晶振从材质可以分为石英晶振和陶瓷晶振两大类，而从属性晶振可以分为无源晶振和有源晶振。石英晶振和陶瓷晶振从外观上非常有利于区分，毕竟也是两种完全不一样的材质。而无源晶振和有源晶振有时候傻傻让人分不清楚。特别对于2520贴片晶振，3225贴片晶振，5032贴片晶振且为四脚封装的石英晶振来说，既有无源晶振的存在，也有有源晶振的存在，单是从外观上我们就很区分。因此今天瑞泰电子精心整理有关如何正确识别无源晶振和有源晶振。

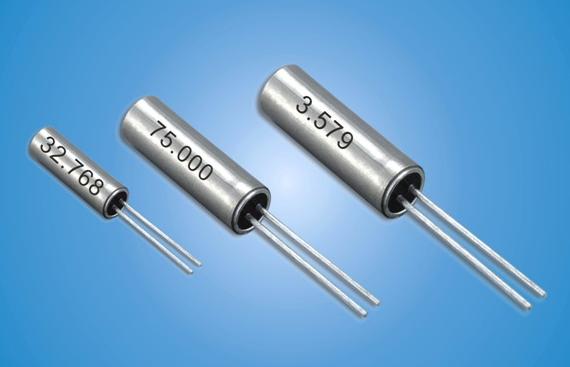

     无源晶振也称谐振器，晶振脚位通常以2脚和4脚居多，无源晶振在电路中需要借助外部电路起振，自身无法起振。无源晶振有插件形状也有贴片形状，如我们常所见到的32.768KHZ圆柱晶振，亦或者是49/S晶振封装的，49/U晶振封装的，陶瓷两脚，三脚插件封装的；贴片晶振中较为常见的例如3215贴片晶振封装系列，又或者是3225贴片晶振两脚四脚封装的。

     有源晶振也称之为振荡器，与无源晶振的区别所在之处就是有源晶振自身能够震荡，无需借助外部电路，因其自身结构内部有振荡片。有源晶振是由石英晶体加振荡片组成的。有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单，不需要复杂的配置电路。不过如此高端的有源晶振也有自身的缺点，与无源晶振相比，有源晶振信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。四脚以上包括四脚贴片晶振均为有源晶振，在这里，与无源晶振的定义，2脚晶振和4脚均为无源晶振互相重复。因此，我们需要搞清楚的则是四脚贴片晶振到底是无源晶振还是有源晶振，今天就与大家一起讨论分享。

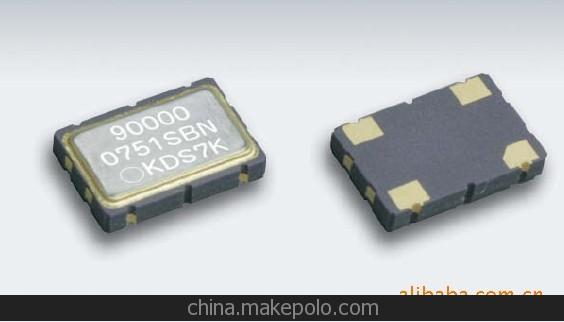

     有源晶振正面通常都会有点作为标记，大多数有源晶振的点都会位于左下方，则点所在的位置则为脚1，按逆时针脚位分别为2，3，4.有源晶振脚位接法为：1脚悬空，2脚接地，3脚输出，4脚电压。无源晶振表面则无小点标记。
     无源晶振有插件封装和贴片封装之分，有源晶振也不例外，只是有源晶振插件封装多为方形的。

方形有源晶振引脚分布：
1、正方的，使用DIP-8封装，打点的是1脚。  1-NC； 4-GND； 5-Output； 8-VCC
2、长方的，使用DIP-14封装，打点的是1脚。1-NC； 7-GND； 8-Output； 14-VCC
BTW：
1、电源有两种，一种是TTL，只能用5V，一种是HC的，可以3.3V/5V
2、边沿有一个是尖角，三个圆角，尖角的是一脚，和打点一致。
 Vcc          out
 NC（点）    GND

有源晶振为四角方形或矩形金属盒子，看着标称一面（顶），左下空脚，右下地，左上VCC（5V），右上输出。接上电源可以用示波器看到波形。

    有源晶振并不只是简单的振荡器而已，有源晶振还可以细分为石英振荡器，温补振荡器，压控振荡器，压控温补振荡器。四种振荡器在电路中均有不同的所用之处。石英振荡器则是普通的震荡功能；温补振荡器顾名思义就是进行温度补偿，当温度波动起伏影响频率稳定度的时候，温补振荡器会自动进行温度补偿；压控振荡器顾名思义就是进行电压控制，当晶振电压发现不稳定，压控振荡器可以电压控制，让电压回到正常状态；压控温补振荡器则是两者的功能。
    这就是有源晶振和无源晶振的区别所在，是否又解决了您心中的一大疑问呢？有更多补充内容欢迎留言给我们哦
