打印机内部的晶振起到的至关作用

返回列表 来源:广瑞泰电子 浏览:- 发布日期:2014-09-21 16:04:00【

办公设备中打印机是人们办公中必不可少的一部分。若打印出现问题,将会带来什么样的影响了。

首先我们通过几张图了解打印机内部结果和组成。

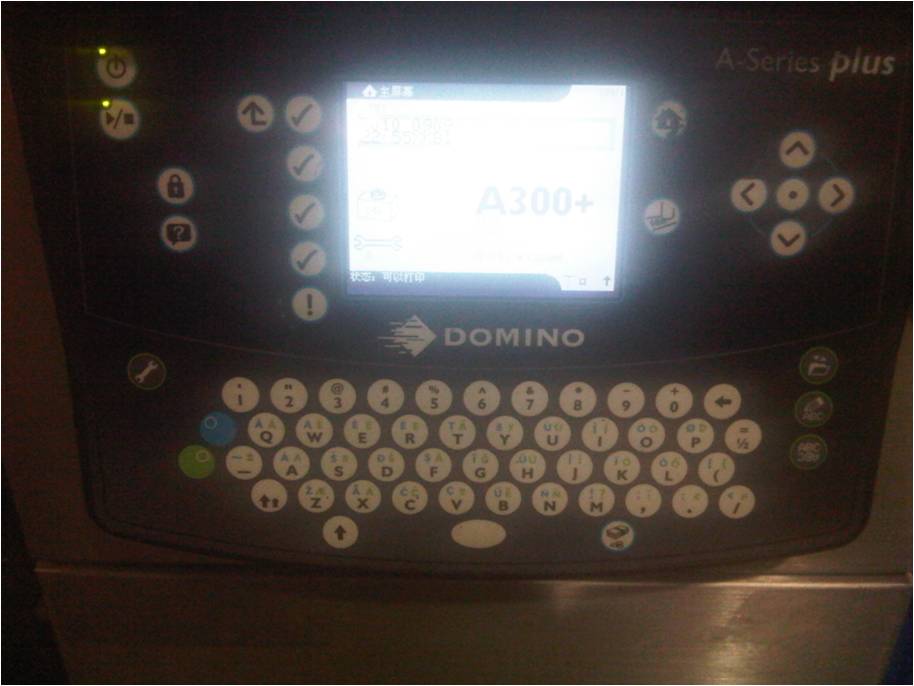

打印机外部结构图

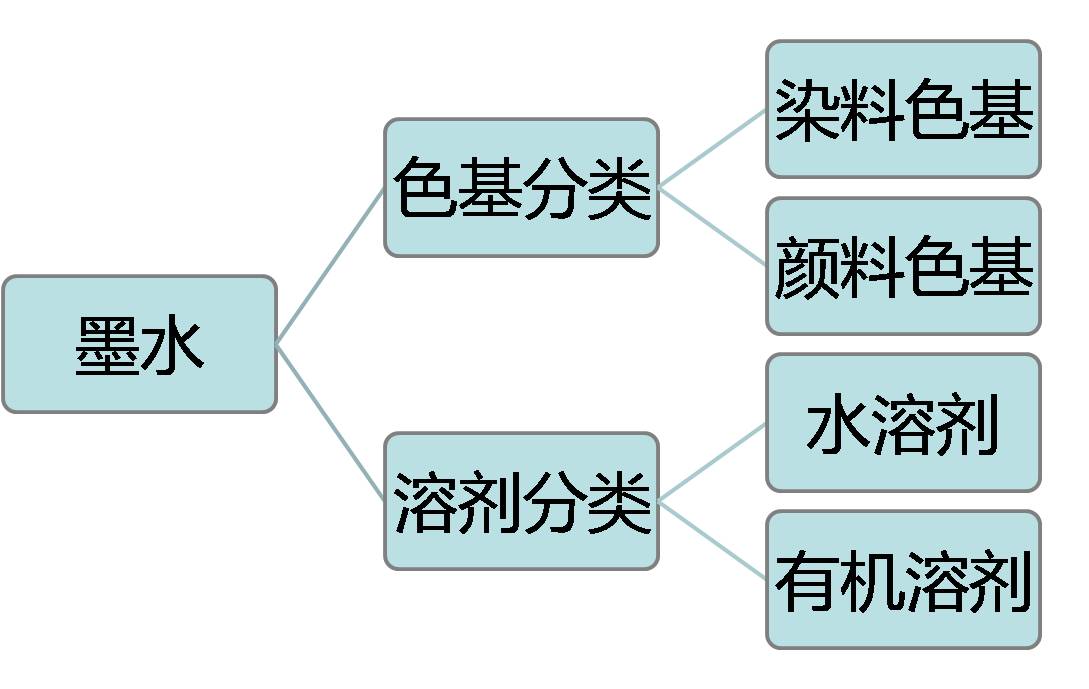

油墨打印机墨水的组成

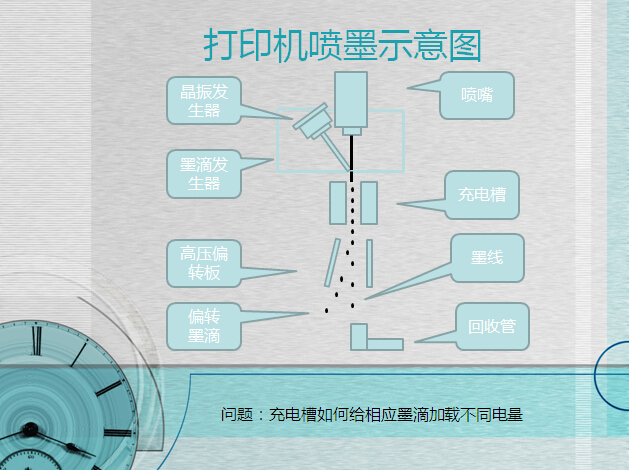

打印过程中墨水的变化


墨水:由墨盒内经低压气挤压进入墨枪,通过40-70微米的喷嘴喷射,形成极细微的墨线流

墨线:流经高频振动的晶振杆前端,被高频声波截断,形成等距、等大小、等频率的墨滴流

墨滴:经过充电槽电极化,每个墨滴携带不同电量的电子(微控制器决定每个墨滴所带电量的大小)

带电墨滴:高压偏转板使带电墨滴根据所带电量大小做出不同程度的偏转

偏转墨滴:偏转墨滴落在稳定速度移动的物体上,以点阵形式拼凑出打印信息,无偏转墨滴进入回收管

以上墨水的变化核心技术都来自石英晶振。

什么是石英晶振。石英是晶振的一种材质,晶振通常分为两种材质,一种石英材质,一种陶瓷材质,石英材质的晶振精度远远高于陶瓷材质的晶振。因此石英晶振在市场上使用的范围较广。例如手机通信设备,电脑周边产品,汽车电子周边,安防产品等。

石英的物理特性:石英加载交变电压后发生机械形变振动

晶振发生器:以高频交变电压刺激石英晶体,使其发生振动形变,当电压频率等于石英晶体自身固有振动频率时发生谐振,振动幅度大幅增加。此简谐振动传递到前端驱动杆,产生同频率的高频微量位移(伸缩),以产生高频超声振动(60KHz以上)

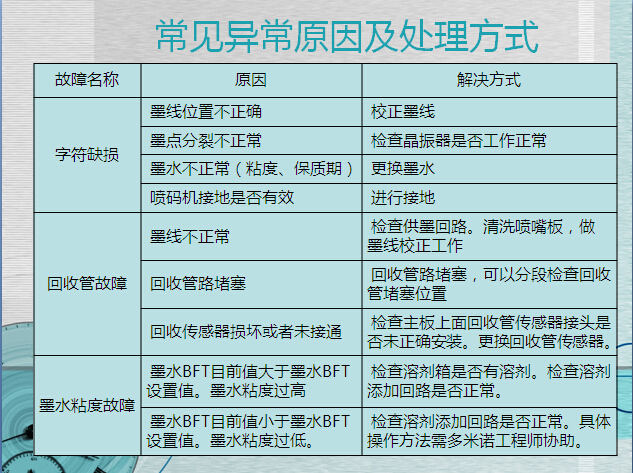

打印机常见的异常原因及处理方式
