有源晶振也称石英振荡器，是一款直接通电可以自身起振的晶振。相比无源晶振，省去了电路匹配等繁琐的流程，且性能稳定，输出波形稳定。有源晶振被广泛应用在音响，影像设备，通讯模块，GPS等行业领域。那么有源晶振内部结构到底是什么样的，为什么自身就可以起振呢？

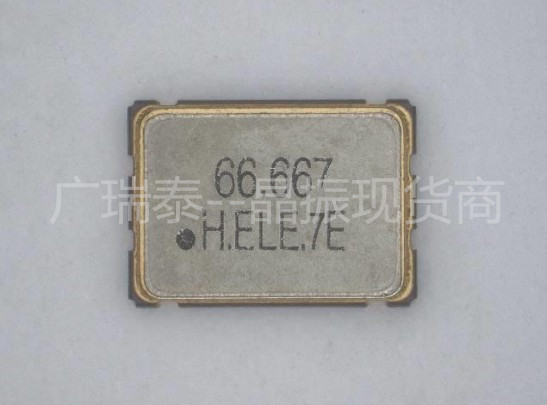

这是一颗不起眼的有源晶振，看上去甚至有点这就是全部的感觉，一眼被看完。

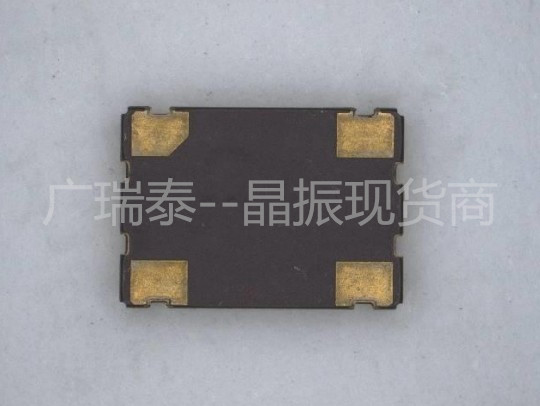

这是它的反面，有源晶振有四个脚，脚1悬空，脚2接地，脚3输出，脚4接电。以有缺口的脚位定脚1，顺时针方向依次是脚1，脚2，脚3，脚4.

当我们解开他的一层金属外衣，战斗的盔甲被脱了下来

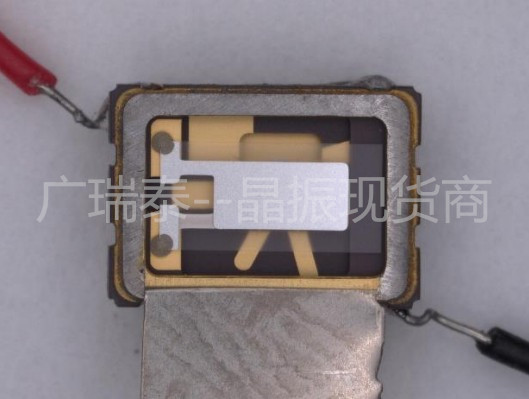

似乎还有一层‘遮羞布’

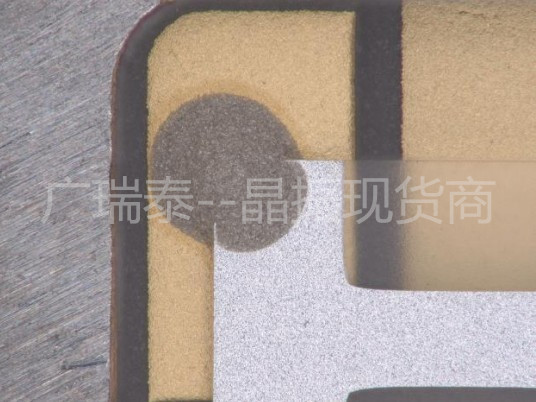

这是最后的一点倔强，切开这个焊点，我们会看到整个内部结构

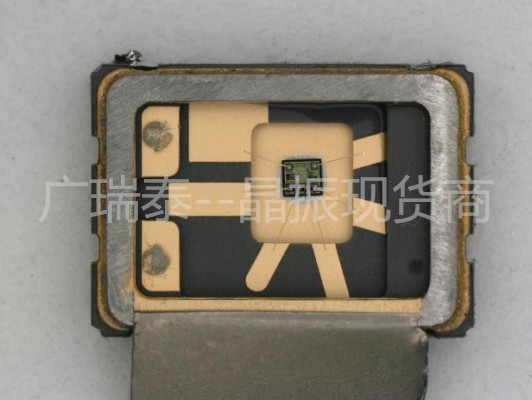

‘遮羞布’被拿走了，内部结构才是真的一览无遗，不过后面还有惊喜

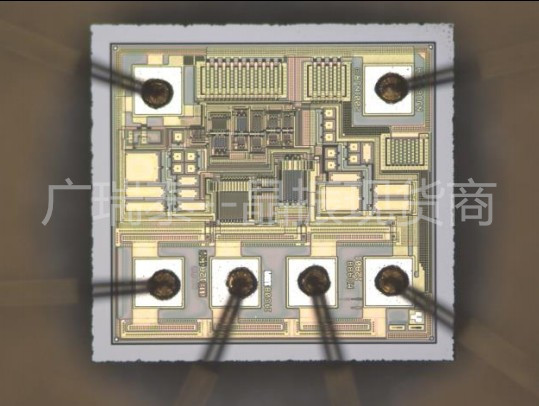

这是整个有源晶振最核心的地方，相当于人类的大脑

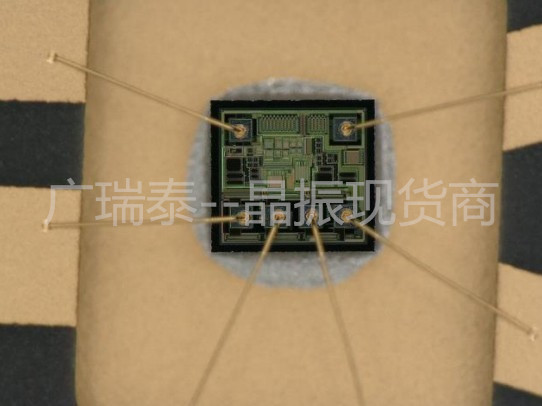

看上去像一张邮票是吗？这是放大后的有源晶振内部IC结构

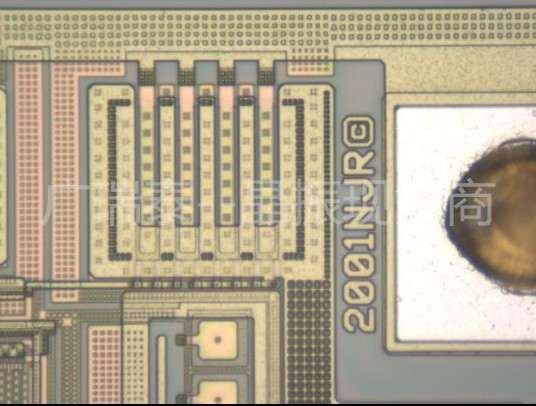

IC旁边的丝印格外的清晰，再拉到图六看看，是否会觉得很震撼！


这就是有源晶振的内部结构图。有源晶振相比无源晶振，其自身可以起振，是因其内部有起振芯片，因此有源晶振的整体重量会大过无源晶振。有源晶振的脚位焊接方法。脚1悬空，脚2接地，脚3输出，脚4接电。
