1610贴片晶振的优良特性

文章出处:http://www.ruitairt.com责任编辑:郭华人气:-发表时间:2018-09-17 11:28【

  KHZ晶体频率单元中,1610贴片晶振可谓是目前目前超轻薄小型化的封装了,该款封装的标称频率32.768KHZ,负载电容可支持7PF,9PF,12.5PF。国外知名厂商EPSON晶振(FC1610AN),NDK晶振(NX1610SA),TXC晶振(9HT12),大河晶振(TFX-04)等均有研发供应。

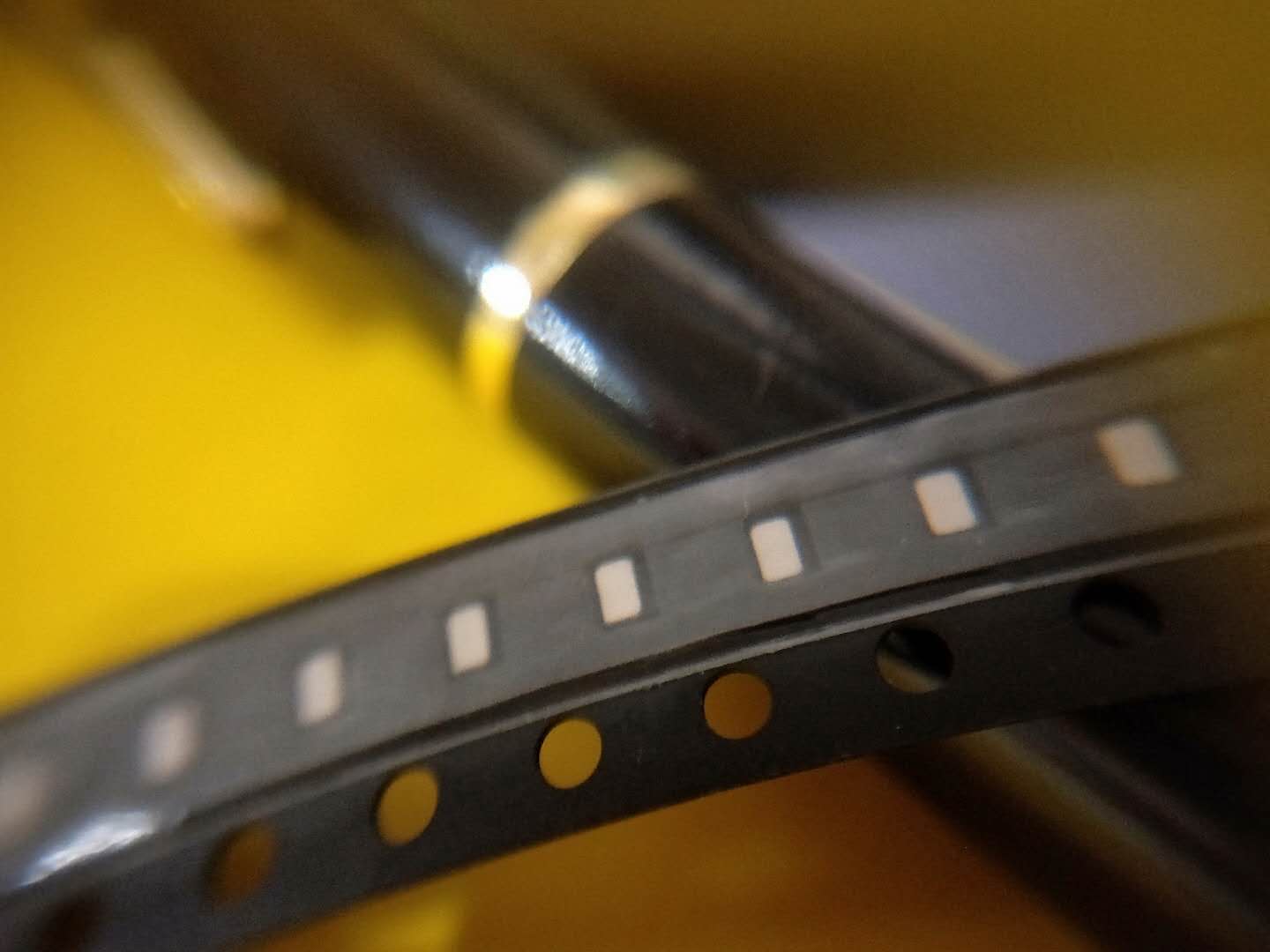

1610贴片晶振实图

1610贴片晶振

1610贴片晶振参数特性

  1,通过外部电路可产生稳定的频率信号,当驱动功率为0.1μW时,常温频率容差仅为±20ppm,并且输出不含高次谐波分量。

  2,该元件的激励功率最大为0.5μW,相比有源晶振更容易实现低功耗设计。

  3,FC1610AN频率-温度符合抛物线特性,其中抛物线系数最大为-0.04ppm/℃²,拐点温度25℃±5℃。平稳的曲线特性可降低温度变化对输出的影响,进一步提高输出的稳定性。

  4,此外,其第一年内的频率老化率最大为±3ppm/年,有助于提高设备的使用寿命。

1610贴片晶振应用前景

  爱普生,TXC,NDK,大河等供应的小型化贴片晶振封装1610,尺寸普遍维持在1.6*1.0*0.5,各品牌型号之间的高度有略微变化,如需了解详细参数请联系国内进口晶振知名现货供货商广瑞泰电子,该类贴片晶振非常适合对设计空间要求严格的设备,1610贴片晶振以高稳定性、小型化等优点,在小型通信设备领域具有广泛的应用前景,满足通信设备小型化的设计需求,实现高精度的实时时钟系统。

1610贴片晶振总结

  记住,1610贴片晶振可并不是KHZ晶振的最小终结者,随着工程师们的不断研发与进步,未来,更多超乎我们想象的贴片晶振封装会推动科技的发展!
