3225贴片晶振2脚型号大全

文章出处:http://www.ruitairt.com责任编辑:郭华人气:-发表时间:2016-01-12 10:47【

   贴片晶振封装中3225晶振是常用的一种封装,无论是占地尺寸还是价格对各大厂商都具有的优势。而容易让人忽略的则是晶振的脚位,针对晶体谐振器,也就是我们常之为无源晶体,均是4脚或者2脚为常用。我们需要提到的是2脚较为常用的要数DIP封装的晶振了,例如时钟上用到的圆柱晶振,电脑主板,游戏手柄常用到的49/S晶振,而贴片晶振中两脚封装常用的不是3225,也不是2520,而是49SMD晶振,如下图中。

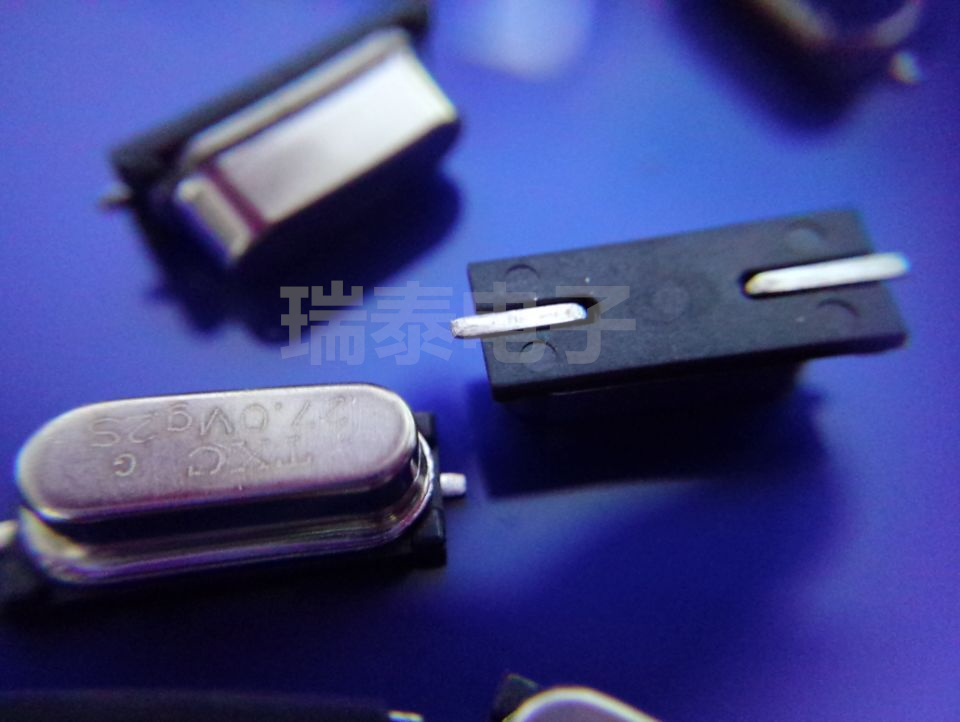

49SMD晶振

图1 49SMD晶振

  该图中的49SMD晶振广泛应用于需要使用到自动贴片机,且主板对晶振的尺寸无限制,例如电脑主板。而价格高低自然也是众多厂商注重的一个话题,事实上49SMD晶振相对3225贴片晶振2脚封装的型号价格上实惠得多。而我们很难保证今后社会会如何快速发展,唯一知道的事实是全球电子产品都向超轻薄便于携带的趋势发展,因此有朝一日,若电脑主板或者更多电子产品对主板上的元器件有了尺寸控制,眼下瑞泰与大家分享的3225晶振两脚型号大全,大家定是不得不看。

日本KDS晶振

KDS,中文株式会社-大真空(简称KDS,即商标)是全球多的晶振制造商之一,成立于1959年,至今已有51年历史。

型号:DSX320G晶振

尺寸:3.2*2.5*1.0mm

产地:日本/中国/马来西亚

品牌:KDS

脚位:2pin

包装:3K/盘

频率:12-64MHZ

温度:-40—125℃

DSX320GE晶振和DSX320G晶振

型号:DSX320GE晶振

尺寸:3.2*2.5*1.1mm

产地:日本/中国/马来西亚

品牌:KDS

脚位:2pin

包装:3K/盘

频率:7.9-64MHZ

温度:-40—125℃

  总结:KDS中DSX320G晶振与DSX321GE晶振有三个不同之处。1,两者所概括的频率范围不同。2,两者的晶振厚度不同。3,两者的脚位所对位不同,具体如下图。DSX320G晶振两脚相对为斜对,DSX320GE晶振两脚相对为正对。

日本NDK晶振

NDK是日本电波工业株式会社的英文缩写(NIHON DEMPA KOGYO CO., LTD.),公司成立于1948年,是“世界第二大”石英晶体元器件生产企业。

型号:NX3225GB晶振

尺寸:3.2*2.5*0.75mm

产地:日本

品牌:NDK

脚位:2pin

包装:3K/盘

频率:12-50MHZ

温度:-40—150℃

NX3225GD晶振和NX3225GB晶振

型号:NX3225GD晶振

尺寸:3.2*2.5*1.0mm

产地:日本

品牌:NDK

脚位:2pin

包装:3K/盘

频率:7.98-12MHZ

温度:-40—150℃

 总结:NX3225GD晶振与NX3225GB晶振均是2脚贴片晶振3225封装,然而因为型号的小小差异仍然有两个不同点。1,两者的厚度不一样。2,两者的频率概括范围不同,后者NX3225GD晶振对应低频范围。

日本京瓷晶振

CX3225GA晶振

京瓷晶振即是日本京瓷株式会社的简称,英文简写为KYOCERA。其前身乃是1959年在日本京都成立的京都陶瓷株式会社。初为一家技术陶瓷生产厂商。

型号:CX3225GA晶振

尺寸:3.2*2.5*0.85mm

产地:日本

品牌:KYOCERA

脚位:2pin

包装:3K/盘

频率:8.0-54MHZ

温度:-40—125℃

  综上瑞泰电子列举的KDS晶振,NDK晶振,京瓷晶振中,我们不难看出,所有晶振除了都是2脚贴片晶振的共同点,另外所属工作温度均为工业级别,有些甚至达到军工级别-40到150度。如需更详细的了解该产品的技术,请直接来电咨询我们。
