惊曝美国FBI秘密跟踪武器震撼的内部结构

文章出处:http://www.ruitairt.com责任编辑:郭华人气:-发表时间:2014-11-28 14:44【

  你应该看过不少国外的大片,什么样类型的大片才能在国内引起一阵轰动了,例如真枪实战的,高科技跟踪定位手段的,科幻大片等。国产的电影开头蹦出一串英文,好像瞬间能提高该片的档次。特别是剧中出现FBI战警,特务等等这样的角色,更是能给该影片加分。我们都知道,像FBI,特务这样身手不凡的人想要找到一个人的所在地根本不是什么难事,难道他们有特意功能,有火眼金睛吗?他们全靠高科技的秘密追踪武器。
   今天我们要拆解的竟是美国联邦调查局FBI用的汽车追踪设备,是否会感到惊讶,这么隐秘的设备怎么会在你的手中。其实,这是一位美国女士无意间从她的汽车底下发现的。该设备包括了用于追踪汽车定位的GPS单元,可想而知既然有GPS单元,自然少不了我们的晶振,到底如此神秘的追踪设备会用到什么样的晶振了。相信大家和我一样期待。还有一个RF发射器,主要用于将其位置发送到FBI。接下来让我们一起来一场视觉的震撼,一起解开FBI汽车追踪仪器的神秘面纱。

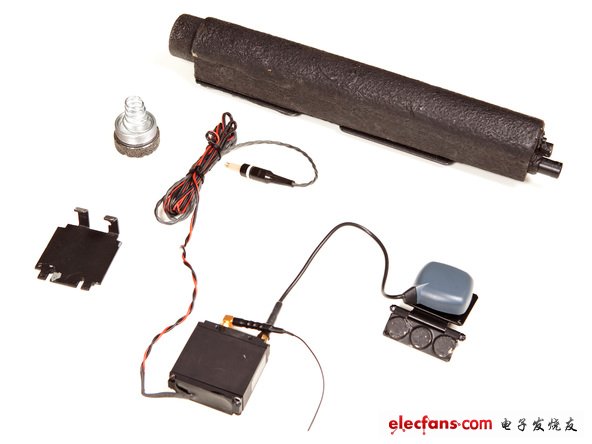

上图中,顺时针方向依次为电池组、GPS天线、发射/接收单元和磁力安装支架

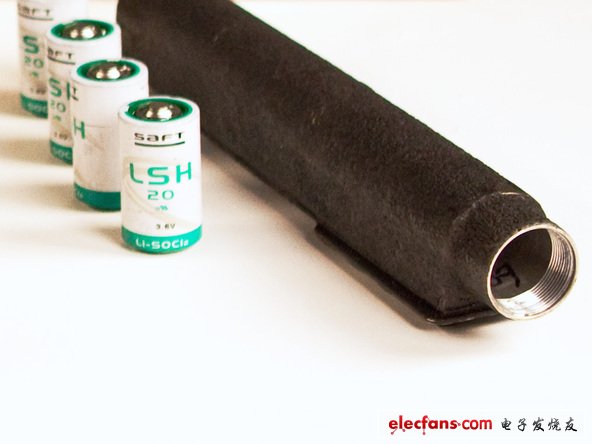

到底是什么为这神奇的设备提供电源支持的呢?让我们打开这电池组底部寻找答案吧。原来这设备的电力是由四节太阳能锂电池(Li-SOCl2)提供的每节电池电池容量高达 13,000 mAh!大约是ipad 2电池的两倍!这些太阳能电池适合用于低电压、长寿命的接收器/发射器供电环境

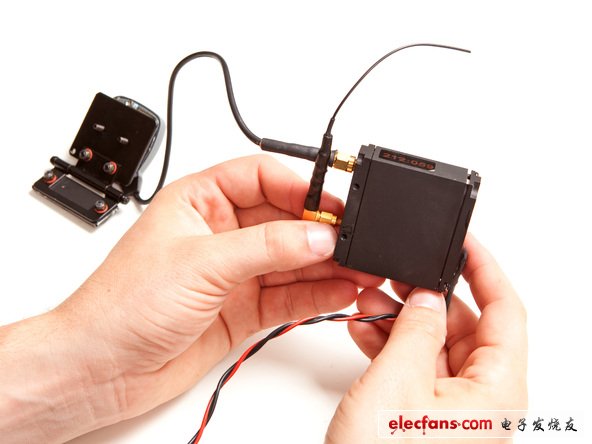

ok!终于到了拆解环节了。我们先从被电线连起来的两个分立的发射/接收模块开始。上图中较短小的还没连接的那根天线就是将本地信号传送给美国联邦调查局的转调器,FBI就马上可以知道你在哪里了。那根较大的天线则用来接收位于地球上方发出的GPS信号。瞬间感觉这么一个高端大气上档次的组织机构的秘密武器竟毫无遮掩的暴露在我们眼前了。似乎比看大片还过瘾。

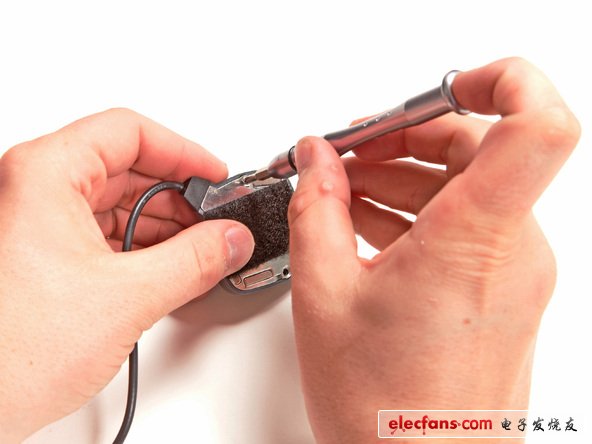

去掉螺丝后,我们即将可以看到GPS内部的结构了。


为了随时可拆开,GPS天线采用胶合紧紧粘合在一起

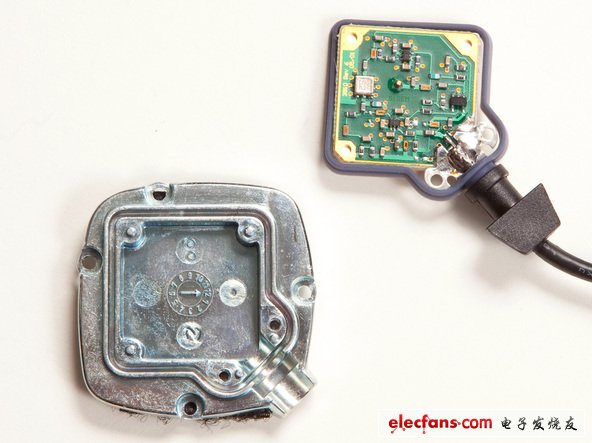

瞄一眼那天线电路板,上面显示它是SIgem制造的,该公司与泰科公司在2000年早期曾联手研发过GPS元器件


现在,让我们再回到接收器/发射器模块

  外部的一些螺丝仍然将我们和它的内部相隔开

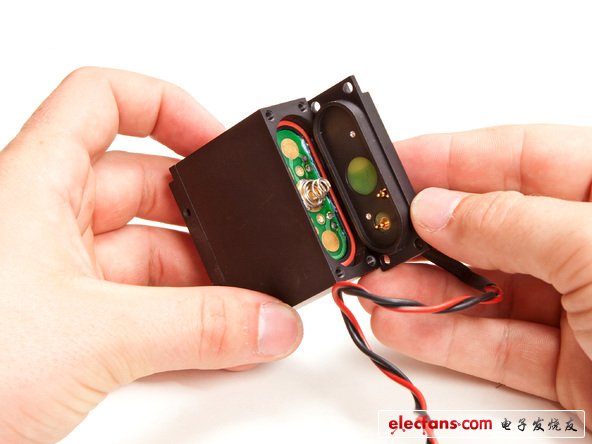

从后盖可以看到它非常容易与电源模块相连接起来


为了能直接进入模块的“大脑”里面去,现在我们将集中精力在其后盖。这里比如成大脑,也看得出是非常重要的一个模块。到底里面有什么呢?我们期待已久的晶振怎么还没有出现了。

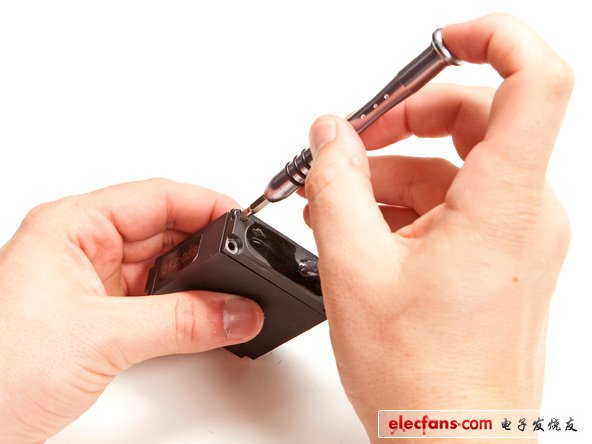

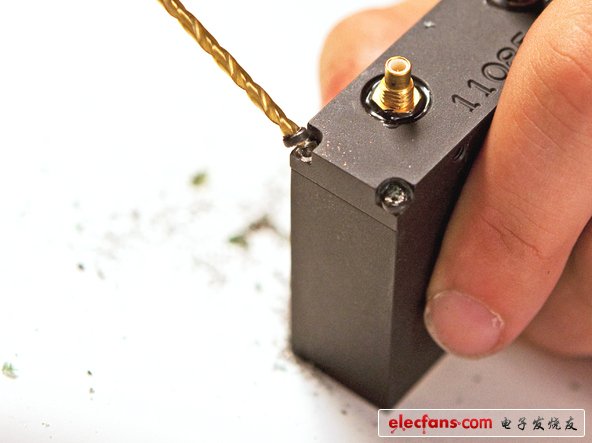

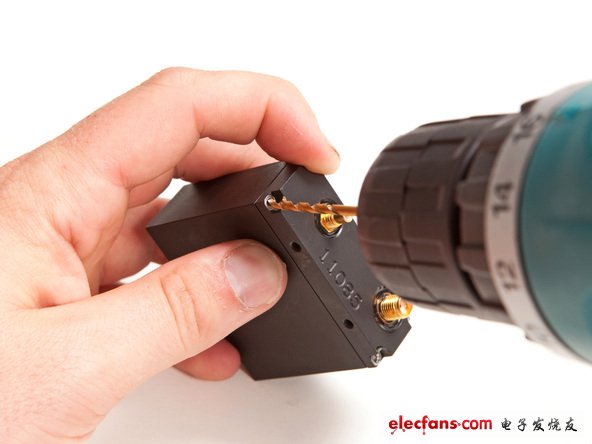

FBI确实不想别人随意摆弄他们追踪设备的内部设置,以至于我们不得不将电钻请出来弄开螺丝。这么紧密的封装,你是否更加有欲望急切的想知道内部到底是什么样的结构了。

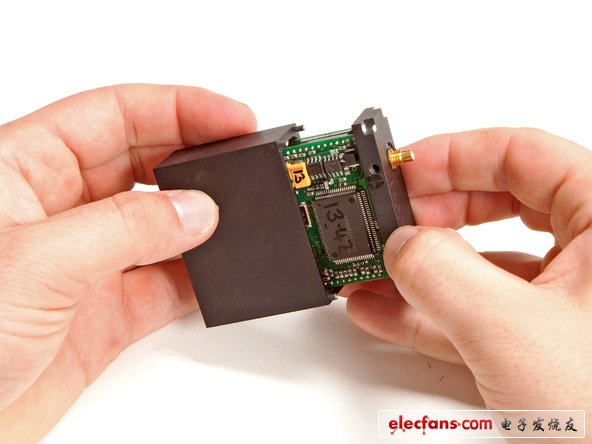

取下螺丝后,马上就可以看都裸露出来的收发器电路板。话说电子元器件都长得一样么。怎么感觉自己好像看到了几颗陶瓷晶振一样,仔细看来,原来不是晶振。真发现那些电容电阻和我们的陶瓷晶振没有什么区别了。如果是不认识的人来区分的话,肯定会有这样的想法,就比如当初刚接触晶振行业的我。

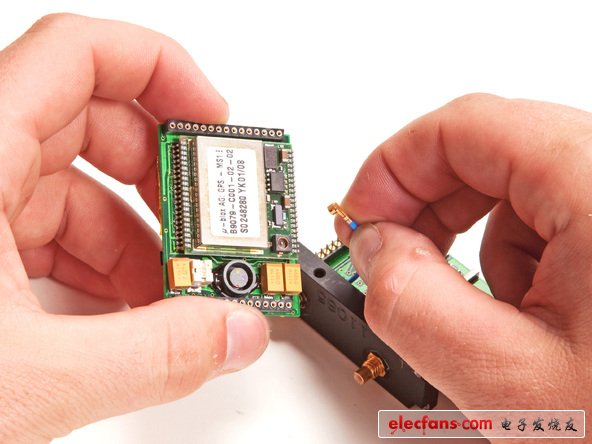

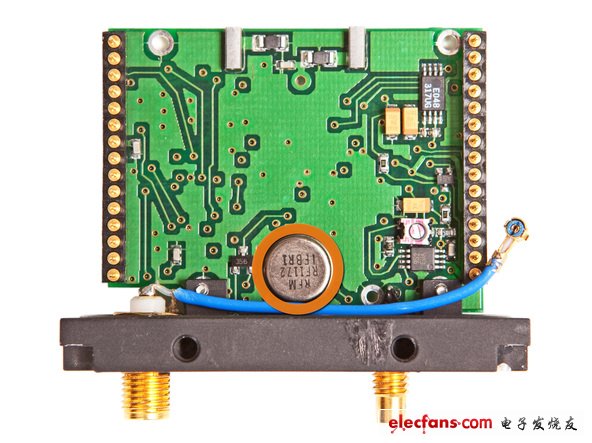

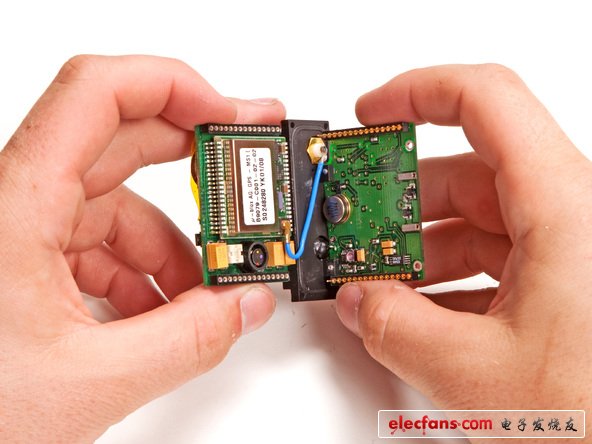

可以看到,两块电路板是可以分开的,据猜测,应该考虑到检测电路的便利性而设计的。中间那条蓝色的电线连接着GPS电线和GPS接收器电路板一端。等等,似乎又看到了自己熟悉的元器件,蓝线下面的那个是声表面滤波器吗?仔细看看下面的细节图。


当我们拆开GPS电路板模块后,可以更清楚的看到内部元器件构成的细节

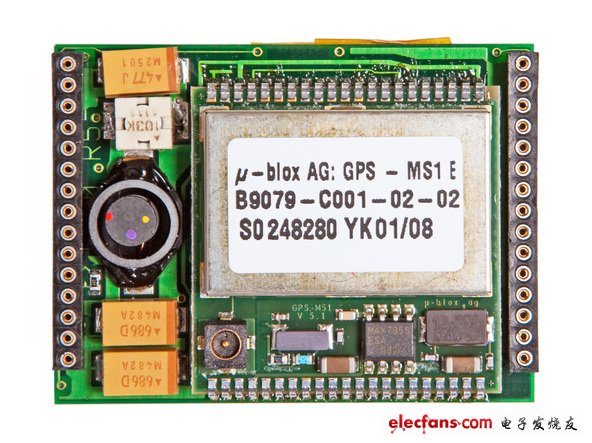

该模块有一个GPS信号处理器件—— µ-blox GPS-MS1,它可以算得上是现代电子鼻祖级的了

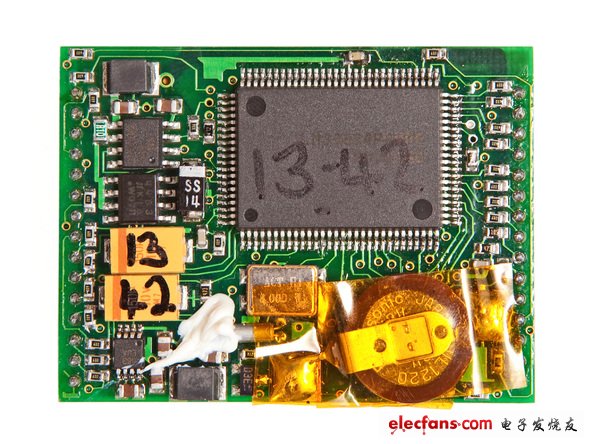

在该模块的背面有一个备用电池用来驱动实时时钟和维持GPS接收器的SRAM正常工作,以便于非常快速的连接到卫星进行通信,该动作被称为“热启动”。大家是否看到了熟悉的身影,13-42字样元器件的下面就是我们熟知的贴片晶振了。频率似乎是4MHZ的,封装是5070的。金属封装的。瞬间感觉和至亲至爱的人重逢一般的美妙感觉。原来如此神秘的FBI组织秘密追踪武器的内部结构被我们一览无遗,

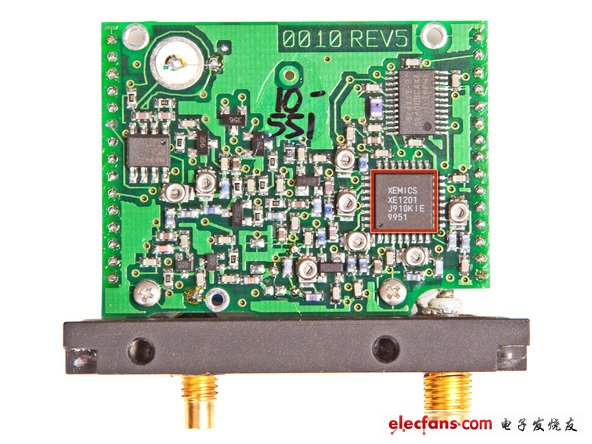

终于看清了这个看似像声表面滤波器实则上是RF射频的元器件了,真要长得这么相似吗?让人傻傻分不清呀。

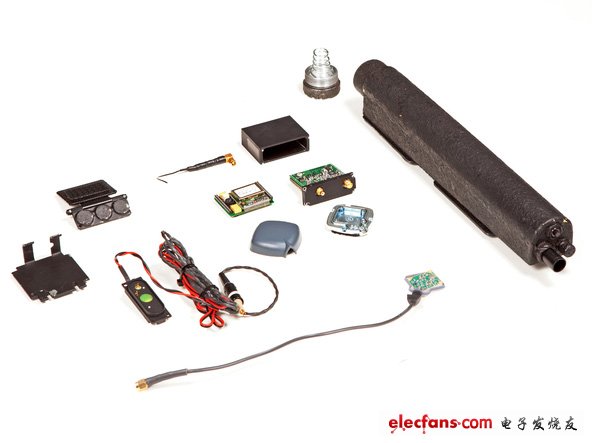

来一个全家福吧。简直大饱眼福呀。因此晶振的应用可谓太广泛了,小到不起眼的遥控器,大到神秘组织机构用的秘密武器。
