北斗卫星常用的晶振频点16.32MHZ

文章出处:http://www.ruitairt.com责任编辑:郭华人气:-发表时间:2019-08-27 12:03【


时间与频率的关系

在现代信息社会中,高精度的时钟在电力、通信、航空、铁路、金融等领域显得极为重要,终端对其有着非常严苛的客观要求。晶振的时间频率驯服技术由于其低廉的成本和短期稳定度高的特点,有着非常广泛的应用。现代时间由高稳频率源产生和保持,与时间密切相关的基本量是频率,时间和频率的物理定义互为倒数,概念上密不可分,频率的精度决定了时间的误差。


北斗比GPS精准度更高

实现时间同步的关键在于高精度授时,授时系统成熟的建设象征着一个国家的科技进步。1973年美国开始建设全球定位系统(GPS),在96年宣布GPS为军民两用系统,GPS逐步用军用扩展到民用,目前GPS授时成为当前国际上广泛使用的时间同步技术。20世纪70年代起,我国先后建立了独立的原子时系统以及长波、短波授时系统、北斗卫星导航系统等国家科学工程重要基础设施,形成了以卫星授时为主,地面授时为辅的授时体系,系统由空间端、地面端和用户端组成,可在全球范围内全天候、全天时为各类用户提供高精度、高可靠定位、导航、授时服务,并具短报文通信能力。在军民用领域得到了广泛应用。卫星授时具有授时精度高、覆盖地域范围广、使用方便等优点。台湾名嘴“榨菜哥”说道:近几年来中国不断发射卫星,目前已经有35颗,比GPS的31颗都还要多,所以北斗的精准度整体来说比GPS要更高。


北斗用的晶振频点

目前北斗导航系统上用到的16.32MHZ主要是由日系晶振制造厂商提供,其原因就在于16.32MHZ的晶振是需要高精度,高可靠性的带有温度补偿功能的,只有这样定位才能更加准确。而目前掌握这些核心技术的就只有国外的少数几个晶振制造厂商,日本的几家晶振制造厂商就是这类,比如说日本KDS大真空,他们的16.32MHZ产品在北斗导航上面得到大批量的使用。

标称频率:16.320MHZ

输出波形:clipped sine (削峰正弦波)

输出幅度:≥0.8Vp-p

输出负载:10KΩ//10PF

工作电源:+3.3V±5%

工作电流:≤1.5mA (低电流消耗)

温度稳定度:±0.4ppm (-40-+85℃)

负载特性:±0.02ppm LOAD变化±5%

电压特性:±0.02ppm VDD变化±5%

相位噪声:-135DBC/HZ @1KHZ 实际可达到-140DBC/HC

压控电压:1.65V 电压调节频率范围:≥±5ppm(实际平均值在±6.0~6.5ppm) ,考虑到产品在工作10年以上均可把频率偏移的频差拉回到标称频率值)

低老化率:±1ppm (第一年),±3ppm(2-5年),±5ppm(5-10年)

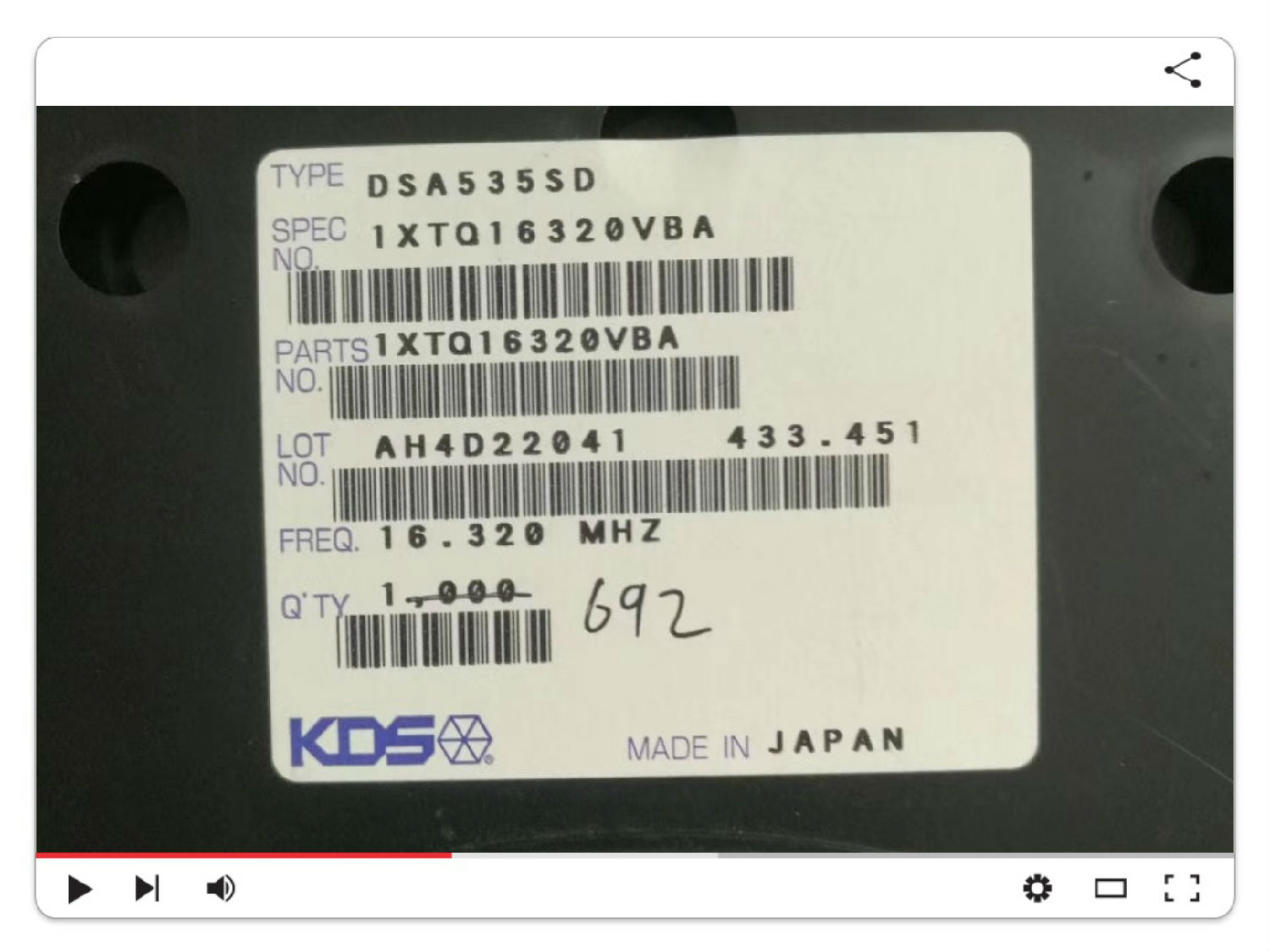

DSA535SD 16.32.jpg

DSA系列晶振在其内部采取了对晶体频率温度特性进行补偿,以达到宽温温度范围内满足稳定度要求的晶体振荡器,良好的开机特性,优越的性能,价格比功耗低,体积小,环境适应性较强多方面的优点,才在电子行业有着很高的地位。 目前这些高精度晶振主要由欧美日系等晶振制造商提供,比如说日本KDS大真空。从国内外行业发展来看,晶体器件已由插装式逐步发展到表贴式,晶体频率由低频向高频以及高基频方向发展,晶体制造技术一方面向批量生产、超小型化方向发展,主要以日本厂商为代表,另一方面,产品向以技术见长、品种丰富、特点显著的方向发展,主要以欧美厂商为代表,占据全球主要的中高端市场。我国中高端晶体器件对国外的依赖性很大,广瑞泰电子是一家专业从事进口晶振现货分销商,文中所推荐的北斗卫星授时系统专用的DSA535SD 16.32M少量现货。如有更多授时时钟晶振的频率需求,欢迎与我们取得联系!
