带图讲解主流贴片晶振市场的现状

文章出处:http://www.ruitairt.com责任编辑:郭华人气:-发表时间:2018-03-13 15:49【

   在电子产业,如果谈论到无源晶体与有源晶振的使用比例,那无疑,无源晶体的使用率肯定是大过于有源晶振的,消费类产业以及中低端产业在市场上仍旧是占有大部分的产能,因此选用到性价比高的无源晶体,重点即是节省了较多的成本。

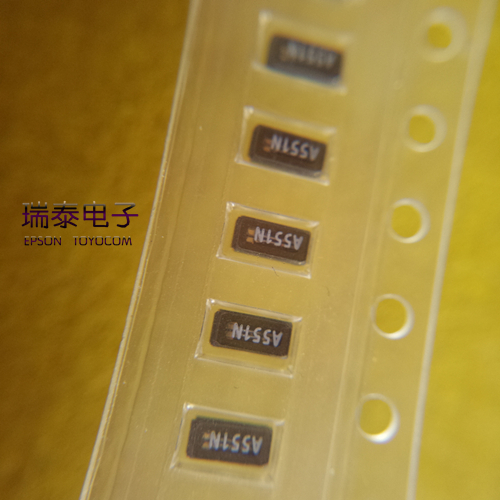

如下图1,图2的32.768K贴片晶振是时钟源中最常使用的一款晶体,型号FC-135晶振,来自爱普生常年出货量领先NO1的RTC时钟晶振。

32.768K晶振FC-135晶振

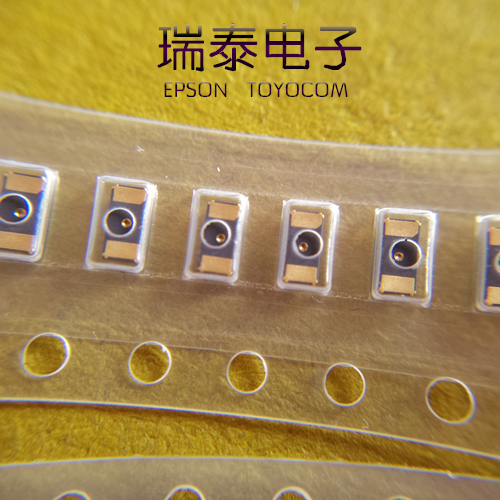

图1 FC-135晶振

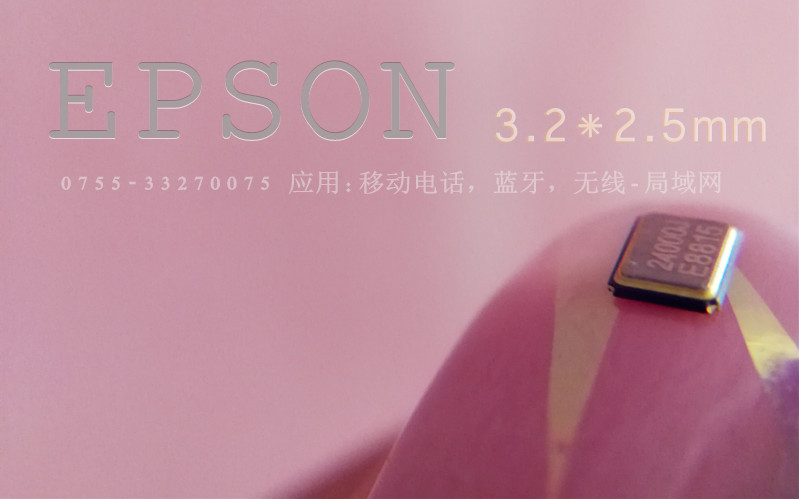

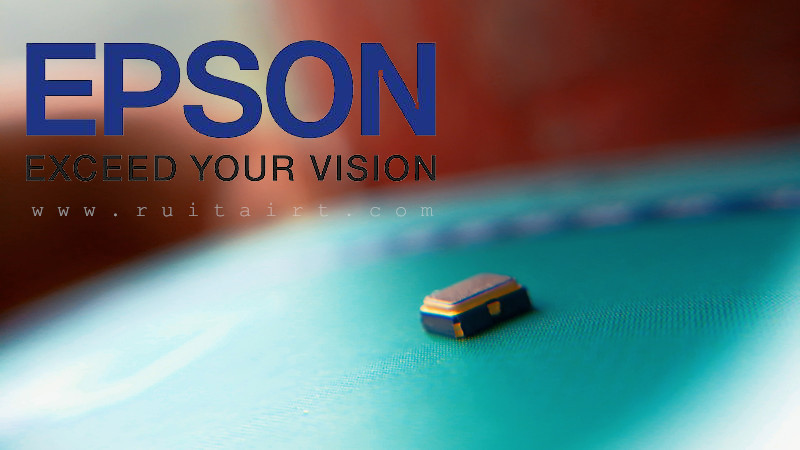

MHZ无源贴片晶振,封装3225的尺寸仍旧是广大客户的首选,被应用于蓝牙,模块,WIFI,智能家居等领域。

爱普生无源晶振爱普生无源晶振

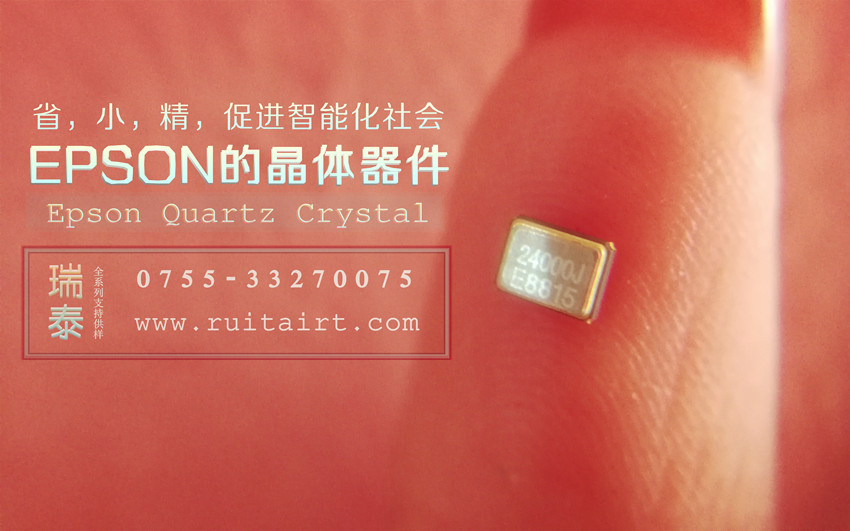

图2 3225贴片晶振

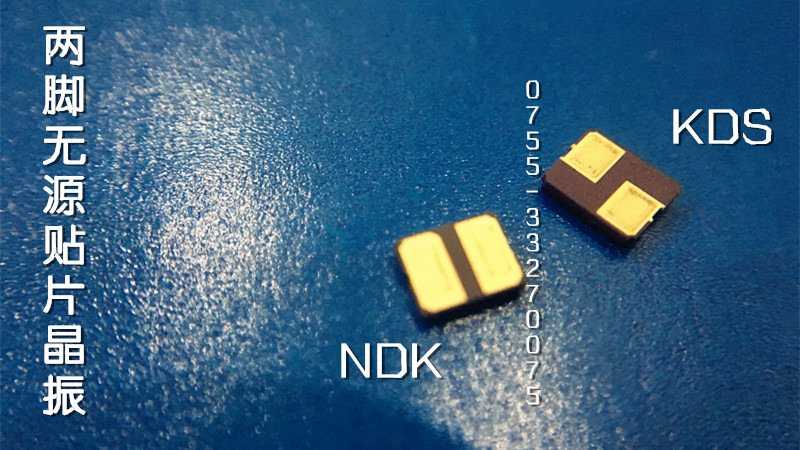

无源晶振基本以四脚和两脚为主,5032贴片晶振封装两脚较为常见,若换成3225封装,不但成本上涨,且货源稀缺。因此客户在3225贴片晶振封装选型阶段,能设计四脚焊接就尽量选择四脚。

两脚无源晶振两脚无源晶振

图3 2脚无源晶振

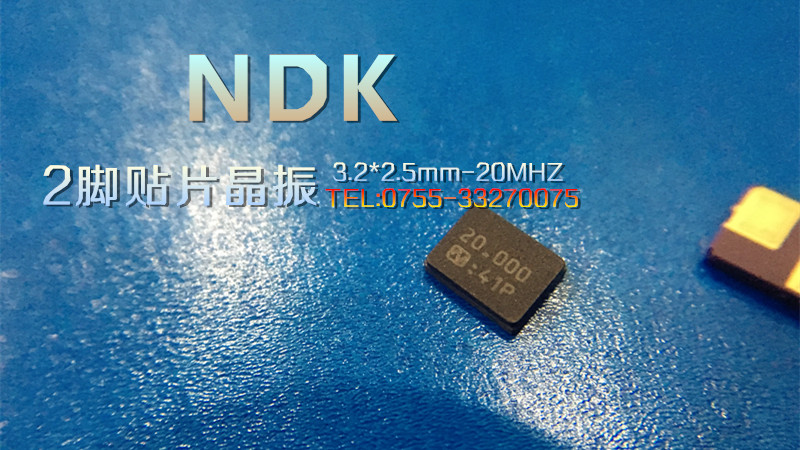

目前小型化的有源晶振封装仍以2520晶振,3225晶振为主流。爱普生与京瓷两家的有源晶振是不少工程师较为信任的国际大品牌,除了抗干扰能力强,性能也较为稳定

有源晶振爱普生有源晶振

图4 有源晶振

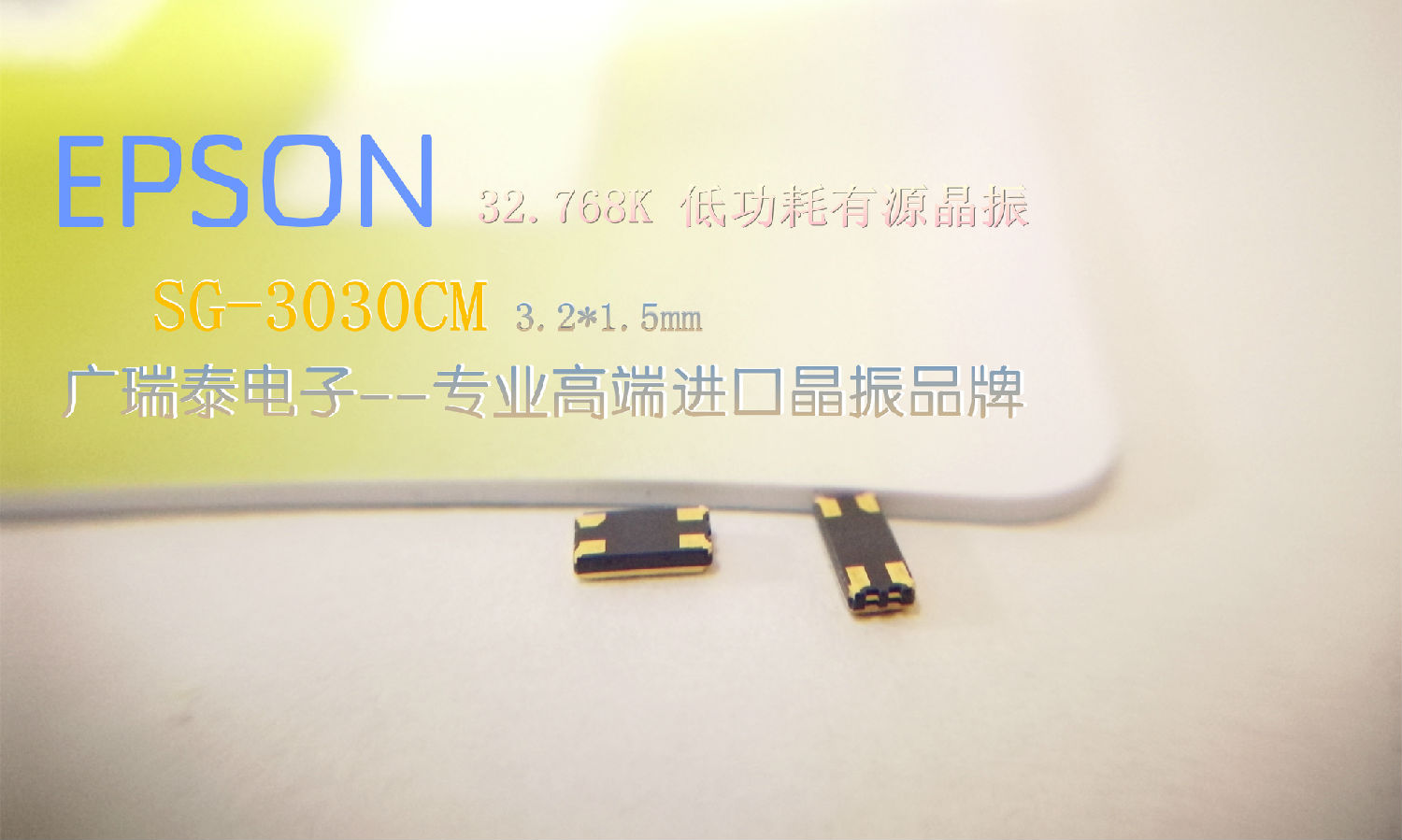

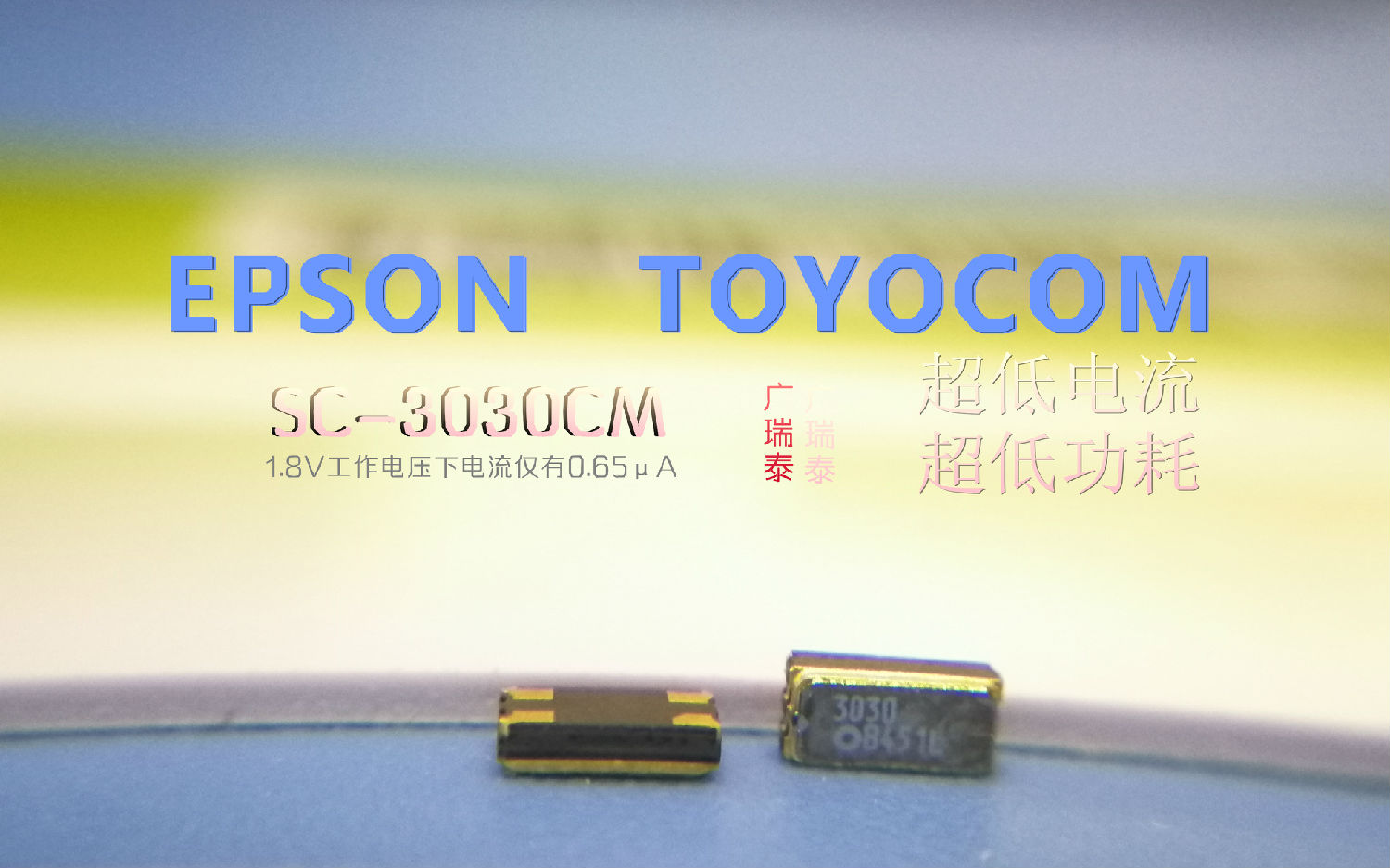

时钟上用到的32.768KHZ频率,与图一中相同尺寸的3.2*1.5mm,爱普生晶振也能做到有源封装,图中的SG-3030CM晶振是一款消耗电流仅有2ua的时钟晶振。可以说是目前最小的32.768K有源晶振封装了

3215有源晶振3215有源晶振

图5 3215有源晶振


  无源晶体与有源晶振之间的区别即在于

⑴,无源晶体需要外接匹配电容,与两旁外围电容,杂散电容,主芯片电容计算匹配值,如若匹配不当,太大太小的偏差都会引起晶振工作不稳定,甚至死机停振。最后直接致使整块线路板无法正常工作。

⑵,有源晶振内部多了起振芯片,能够在不借助外部电容电阻的条件下自身起振,且抗干扰能力教强,但是需要外接电源。

  关于无源晶体和有源晶振在选型期间我们需要注重哪些因素?

1,无源晶体的选型,务必要向晶振供应商提供准确的晶振电容值(注意,不是外部电容值,两种单位一样,切勿混淆)

2,无源晶体的封装选型,需要明确两脚还是四脚。有贴片和插件的,圆柱形插件的最好直接接地,四脚插件的多余的脚可以悬空,最好也接地处理。贴片四脚1.3脚连接

3,布线的时候需要特别注意,晶振属于干扰源,应该越靠近MCU越好,晶振下面最好不要走线。此外,晶振附件不要有一些高速走线,以免受到晶振的干扰。同时晶振还要做好滤波处理,免得影响晶振的输出,高频晶振四周最好用大地包围,对EMI有很大的好处。

4,有源晶振的选型,则需要明确晶振的电压参数,通常工作电压为1.8V;2.5V;2.8V;3.3V;5.0V
