导致晶振停振的“隐形杀手”

文章出处:http://www.ruitairt.com责任编辑:郭华人气:-发表时间:2018-06-08 15:50【

  之所以说晶振是数字电路的心脏,就是因为所有的数字电路都需要一个稳定的工作时钟信号,常见的就是用晶振来解决,可以说只要有数字电路的地方就可以见到晶振。而晶振停振对于工程师多么懊恼的一件事情,今天,瑞泰分享有关于导致晶振停振的“隐形杀手”



案例分析

  某晶振产品在客户处使用出现异常,做温度循环测试时,在38~46℃之间不起振,其余温度正常工作,比例为5%左右,导致此批货无法正常上线。


过程分析:

1.将异常晶振和良品晶振进行常温测试,数据如下表。

测试项目

DLDH2

DLD2

RLD2

RR

SPDB

备注

规格

≤12 Ohms

≤10 Ohms

≤70 Ohms

≤60

 Ohms

≥3 dB


样品1

0.42

2.33

18.92

18.35

-10.80

正常

样品2

0.07

2.11

19.18

18.87

-11.44

异常

样品3

0.29

2.20

23.05

22.71

-9.51

异常


DLD2:不同激励功率下阻抗差;

DLDH2:不同激励功率下,磁滞现象大阻抗与小阻抗之差值;

RLD2:激励功率范围内,大电阻值;

RR:谐振电阻;SPDB:寄生强度


从表中数据来看

在常温下各项参数正常,都在技术规格要求之内。


2.对异常产品进行升温测试,在升温过程中的30~50℃区间晶振不起振。晶振在某温度区间不起振,其可能原因有:


1

胶点

异常

2

电极表面

污染

3

石英晶片

异常



3.对异常产品进行拆盖分析,用显微镜观察晶片表面,发现异物。

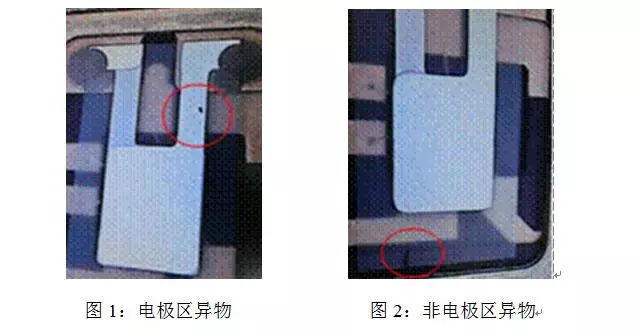

如图1&图2所示,在电极区域及非电极区域均出现异常物质,可能在镀膜之前的烘烤流程被污染。

4.检查镀膜之前使用的设备,在晶片清洗后烘烤段的烤箱内发现颗粒污染物。这些颗粒污染物在烤箱抽真空时被激活,然后沉淀于晶片表面,晶片在此工序被污染。

5.检查此工序烤箱清洁程序,为一周清洁一次,清洁后的检查不够仔细。经过此次检查,要求每天进行清洁,清洁方式为:用微湿无尘布擦拭烤箱,擦拭之后烤箱内无任何可见污染。


解决措施:


将此批晶振全数退回供应商,更换同规格的另一批次的产品。

要求晶振厂商对烤箱清洁程序进行整改。

要求晶振厂商加强镀膜后目检筛选工序,杜绝有可见污染的产品进入封装流程。

瑞泰
技术总结

石英晶体晶振在镀膜过程中的污染需要控制的非常严格,如镀膜过程中石英晶片被污染,在晶片振动过程中,有些污染物会松动并形成质量负载,导致在某一个特定情况下(激励功率、温度等)其阻抗会发生突变,出现谐振单元的阻抗不能满足负性阻抗要求的情况,从而使得器件停止工作。晶体晶振生产过程是否会引入污染,应作为新器件认证的重点。
