关于进口贴片晶振的丝印说明

文章出处:http://www.ruitairt.com责任编辑:郭华人气:-发表时间:2018-01-20 11:00【

  32.768K晶振是电子元件世界最常听到的一种频率,最初,32.768K晶振以圆柱晶振最为常见,广泛被应用于遥控器,低端玩具,时钟,仪器仪表等,如图下

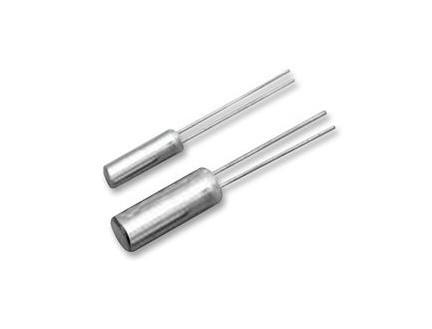

图1,32.768K圆柱晶振

  近来,随着电子产业的飞速发展,32.768K圆柱晶振逐渐被贴片晶振所取代,不仅省时省力,还大大提高了产品性能,以及减少产品占用主板空间大小,由最初厚度1.5mm的MC146晶振提升到厚度仅有0.75mm的FC-135晶振,尺寸大小更多趋势于小型化超轻薄。

146晶振        FC-135晶振

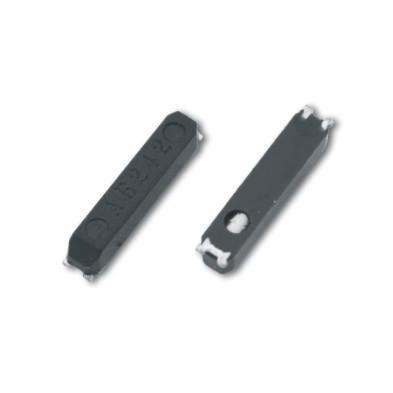

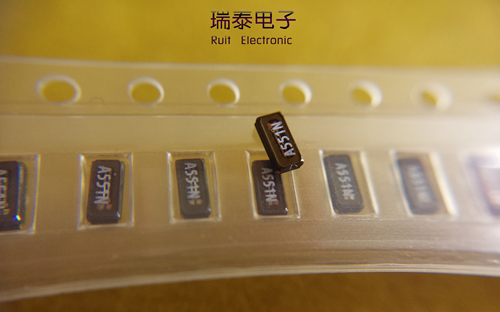

    图2,MC146晶振              图3,FC-135晶振

  无论是我们熟知的台系产业TXC晶振中的9HT10系列,还是每年晶体出货量领先的EPSON集团的FC-135晶振,晶振表面丝印更成为了采购们识别真假晶振的唯一判断手法,而核对的标准即是规格书。有采购质疑,为何FC-135晶振规格书表面丝印以C开头,而实物却是A开头,态度非常极端的认为此产品为仿制产品。那么为何规格书的产品丝印与实物丝印不一致了,瑞泰电子将作出详细分析与解说。

FC-135晶振规格书

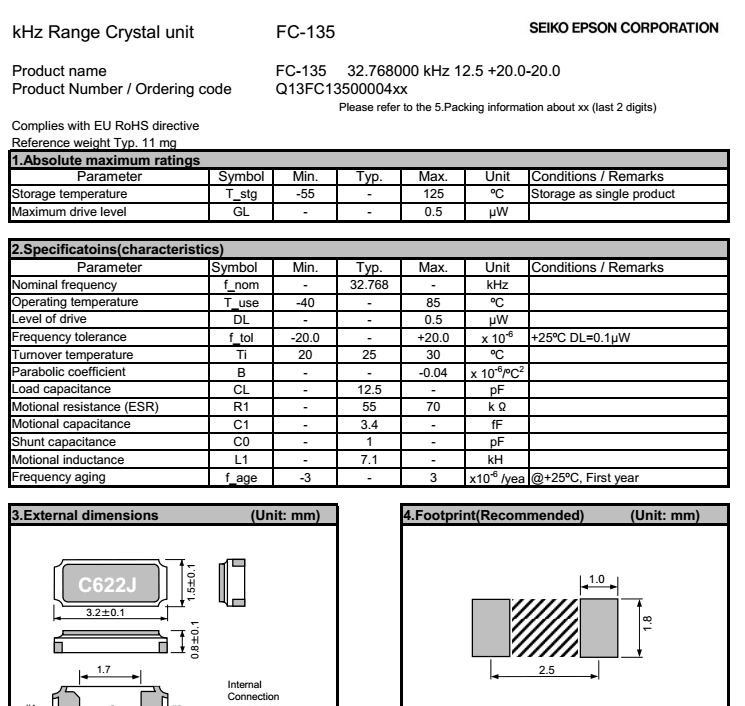

图4,FC-135 12.5PF规格书


3215贴片晶振规格书

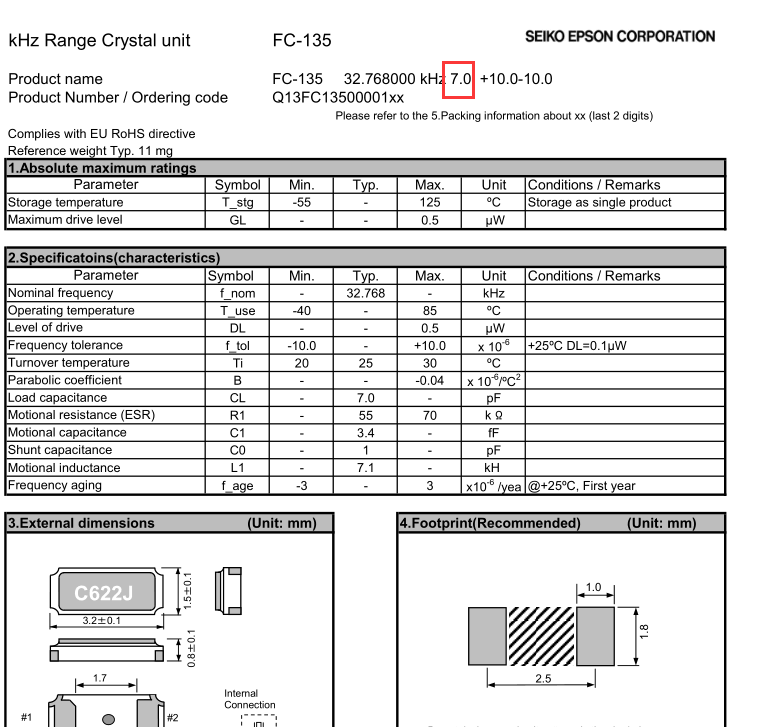

图5,FC-135 7PF规格书

  以图4和图5而言,规格书中的晶振丝印似乎都以C开头,这让不少购买12.5PF晶振的客户都产生了质疑,并以此规格书的丝印为核对标准,认准C开头的即为EPSON原装晶振,确实,C开头丝印的FC-135晶振确实是原装晶振。那丝印A开头的32.768K贴片晶振代表什么呢?

频率(KHZ)负载电容(PF)code
32.768K12.5A
32.768K9.0B
32.768K7.0C
32.768K6.0D


  无论是32.768K贴片晶振,还是其它频点的贴片晶振,每一批来货的丝印都会不同,因为生产日期在变,有时可能出生产地不同。所以规格书的丝印并不会一层不变。做进口晶振,我们是专业的。广瑞泰品牌分销来自全球知名品牌:日系EPSON晶振,NDK晶振,TXC晶振,京瓷晶振,SEIKO晶振,村田晶振,KDS晶振,台系TXC晶振,鸿星晶振,加高晶振,泰艺晶振,美国CTS晶振,PDI晶振,Abracom晶振,SITIME晶振,韩国帕创晶振,瑞士微晶,新西兰瑞康晶振等。积累客户有南京邮电大学,电子科技大学中山学院,厦门华联,广州极飞,南京品尼科,珠海长园,广电银通等来自全国各地知名企业。优势产品32.768KHZ晶振系列有:FC-135贴片晶振,FC-12M晶振,MC-146晶振,MC306晶振,NX3215SA晶振,MS3V-T1R晶振,9HT11晶振,DMX-26S晶振等,MHZ晶振系列有:FA-128晶振,FA-118T晶振,FA-238晶振,TSX-3225晶振,NX2520SA晶振,NX3225SA晶振,NX2012SA晶振,DSX321G 8MHZ/10MHZ/26MHZ。DSX320G晶,DSX221G晶振等。有源晶振优势产品有差分晶振,TCXO晶振,VC-TCXO压控温补振荡器,恒温振荡器,高精度温补晶振。型号众多,不能一一述完,如需了解企业实力,欢迎访问http://www.ruitairt.com。
