晶振的小秘密—如何从晶振型号识别晶振材质

文章出处:http://www.ruitairt.com责任编辑:郭华人气:-发表时间:2015-08-29 16:09【

   对于贴片晶振陶瓷面还是金属面,如果是外行单纯从晶振型号上看,可能是一无所获,但身为晶振行业中的你,不得不知道如何从晶振型号中正确分析晶振的金属面亦或是陶瓷面。

   首先有两个思绪要和大家理清一下(仅针对于MHZ晶体元器件)

   1,有陶瓷面也有金属面的贴片晶振封装有:2520贴片晶振,3225贴片晶振,5032贴片晶振,6035贴片晶振,5070贴片晶振

   2,以上贴片晶振封装均有两脚或者四脚的封装,而陶瓷面的5032贴片晶振只会存在两脚封装,其他封装无论是四脚还是两脚都有可能存在金属面或者是陶瓷面。

   再而,我们总结一下对于晶振而言,金属面和陶瓷面会对其性能产生影响吗?

  纵观各大品牌晶振得出,同规格同品牌的贴片晶振,除了在频率上有所差异,再无其他异点。举例KDS晶振中的型号DSX530G和DSX531SL,DSX530G晶振(陶瓷面封装)低频率可以做到7MHZ,但更准确来说8MHZ以上的频率才是常用的,而DSX531SL晶振(金属面封装)低频率从10MHZ开始。如果想选择10MHZ以下低频的贴片晶振5032封装,KDS晶振中DSX530G是不错的选择。

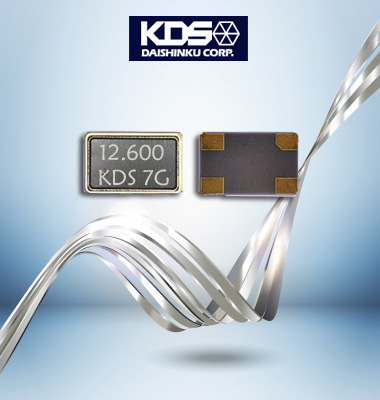

图1 KDS晶振DSX531SL 金属面

   但需要注意的是,全球晶体行业领导品牌日本电波株式会社,也是我们简称的NDK晶振,同一个规格的贴片晶振有两个陶瓷面:NX5032GC晶振和NX5032GA晶振。两款贴片晶振均属于陶瓷面封装,而不同的在于NX5032GC晶振用于消费类产品,工作温度-10到75℃。NX5032GA属于工业级产品,工作温度可达到-40到85℃。

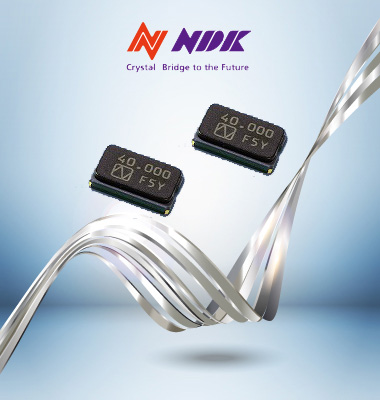

图2 NDK晶振NX5032GC 陶瓷面

   那么如何才能从晶振的型号中正确区分金属面亦或是陶瓷面了。很简单,从我们上面举例的KDS晶振和NDK晶振中的型号中,我们不难看出KDS品牌DSX530GA和NX5032GC,NX5032GA都属于陶瓷面。贴片晶振中,型号尾缀为G,则该贴片晶振为陶瓷面封装;若型号尾缀以S或者G以外的字母结尾,则为金属面封装。关于瑞泰电子所整理的有关贴片晶振如何查看金属亦或是陶瓷封装,大家可以在工作中若是碰到晶振型号,自己可以自行带入我们的小规律来判断。希望瑞泰电子在日后工作中能给大家带来更多帮助。
