晶振频率温差对电路的影响

返回列表 来源:广瑞泰电子 浏览:- 发布日期:2017-03-16 15:50:00【

   石英谐振器分为无源晶体(晶体)和有源晶振(晶振),它们在有时钟的数字系统中的作用等同心脏在人体中的作用,没有心脏没有脉搏,人就over了,没有晶振没有时钟,电路就over了。虽然小小的晶振起着心脏般重要的角色,往往也逃不过下面几个问题。

1,石英谐振器在电路中匹配不理想,影响使用效果;

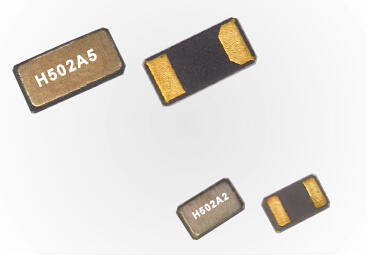

晶体谐振器有匹配电容和自身负载电容。

匹配电容-----负载电容是指晶振要正常震荡所需要的电容。一般外接电容,是为了使晶振两端的等效电容等于或接近负载电容。要求高的场合还要考虑ic输入端的对地电容。一般晶振两端所接电容是所要求的负载电容的两倍。这样并联起来就接近负载电容了。

负载电容是指在电路中跨接晶体两端的总的外界有效电容。他是一个测试条件,也是一个使用条件。应用时一般在给出负载电容值附近调整可以得到精确频率。此电容的大小主要影响负载谐振频率和等效负载谐振电阻。匹配电容不理想往往会影响晶振性能。

2,晶振的温度漂移太大,甚至影响产品的性能。

当晶振加热或者降低到某个温度后降到常温,与初在常温下测试通常情况下会有一定变化,这是因为晶体的热滞后现象,偏差一般不大,大概在10的负7到负9两级不等。又或者没有在晶振自身工作温度合理使用晶振,也会导致晶振问题频频出现。 例如民用消费类的晶振工作温度一般为-20—+70℃,在气温为-25℃的情况,频率偏差变化很大,升高约50ppm甚至更多。晶振会出现不稳定的现象。然而很多工程师对晶振缺乏足够的重视和了解,而一旦出了问题却又表现的束手无策。

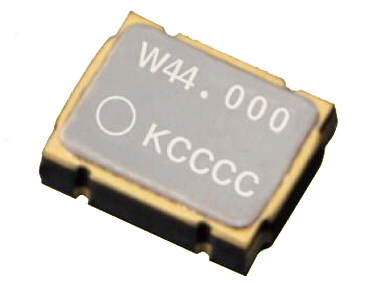

有源晶振

   目前在电子产品日新月异的今天,成本问题肯定是生产商考虑的重要因素,同样对晶振的运用也会考虑到成本因素,因此工程师在设计电路时,因有源晶体振荡器(俗称钟振)比普通无源谐振器价格高出5~10倍,从而更多地选择使用无源的晶体运用到电路中;只有在一些高端产品如工控类、高速通信类产品才比较青睐使用有源晶振,因此就产生了以上常见的问题。究其原因,无源晶振的使用效果不仅取决于晶振本身的指标,还与振荡电路的设计匹配关联性极大,也常常出现匹配不理想的状况。瑞泰电子一家从事晶振行业的供应商,与国内多家企业有着密切的合作。为您提供更多的晶振解决方案,老客户免费提供技术支持。
