晶振和声表面滤波器的区别在哪里

文章出处:http://www.ruitairt.com责任编辑:郭华人气:-发表时间:2014-11-04 16:20【

    电子元器件可以分很多种类,其中电子元件和电子器件是两种完全不同的概念,很多人容易混淆这两个名词。电子元件按分类可以分11个大类,电子器件按分类可以分12个大类,可归纳为真空电子器件和半导体器件两大块。

 电子元件是指工厂在生产加工的时候,不改变分子成分的成品,像我们经常看见的电阻器,电容器,电感器,晶振等等元件,因为它们本身都不产生电子,它对电压,电流无控制和变换作用,所以又称无源器件;电子器件则是指工厂在加工生成时改变了分子结构的成品,像晶体管,电子管,集成电路,石英振荡器等。因为它本身能产生电子,对电压,电流有控制,变换作用。所有又称有源器件。

   晶振是一种频率元件,频率元件除了晶振分类以外,还有陶瓷滤波器,声表面滤波器,LC组成的谐振电路,RC组成的选频电路,超声波换能器,陶瓷变压器。高频头属于频率器件,并非频率元件。晶振和声表面滤波器在频率元件中销售为广泛,晶振广泛用于时钟,手机,蓝牙,对讲机,电脑周边产品,大到汽车电子,安防产品等;声表面滤波器广泛应用在各种无线通讯系统、电视机、录放影机及全球卫星定位系统接收器上替代LC谐振电路,用于直接耦合和滤波。主要功用在於把杂讯滤掉,比传统的LC滤波器安装更简单、体积更小。那么同属于频率元件的晶振和声表面滤波器有哪些区别呢?

   声表面滤波器的概述:

   声表面滤波器通常简称SAW,是一种用石英、铌酸锂或钎钛酸铅等压电晶体为基片,在其表面抛光后在上面蒸发一层金属膜,通过光刻工艺制成两组具有能量转换功能的交叉指型的金属电极。分别称为输入叉指换能器和输出叉指换能器。当输入叉指换能器 接上交流电压信号时,压电晶体基片的表面就产生振动,并激发出与外加信号同频率的声波,此声波主要沿着基片的表面的与叉指电极升起的方向传播,故称为声表面滤波,其中一个方向的声波被除数吸声材料吸收,别一方向的声波则传送到输出叉指换能器,被转换为电信号输出。

  声表面滤波器 声表面波滤波器具有高频率、通频带宽、选频特性好、体积小和重量轻等特点,并且可采用与集成电路相同的生产工艺,制造简单,成本低,频率特性的一致性好,因此广泛应用于各种电子设备中。

在声表面波滤波器中,信号经过电-声-电的两次转换,由于基片的压电效应,则叉指换能器具有选频特性。显然,两个叉指换能器的共同作用,使声表面波滤波器的选频特性较为理想。利用输入和输出换能器将电波的输入信号转换成机械能,经过处理后,再把机械能转换成电的信号,以达到过滤掉不必要的信号和杂讯,提升授勋品质的目标。

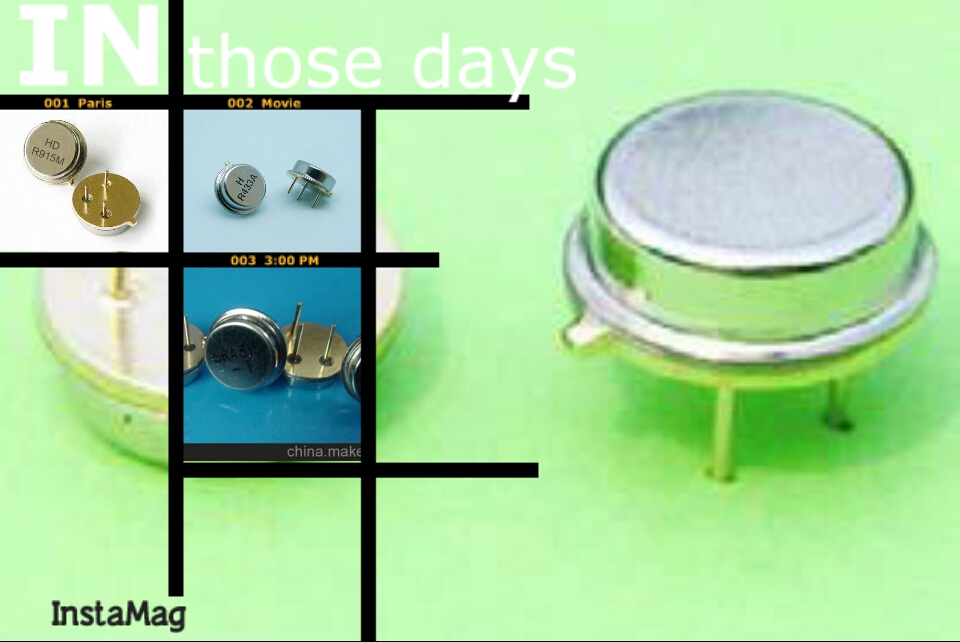

   声表面滤波器常用的频点有154M,315M,360M,418M,433.92M,封装有SMD和DIP两种封装。SMD常用的封装尺寸有3.0*3.0mm,3.8*3.8mm,5.0*5.0mm,5.0*3.5mm,5.0*5.0mm。DIP常用的封装有TO-39和F-11两种。

   晶体振荡器是晶振的全称,是一种机电器件,是用电损耗很小的石英晶体经过精密切割削磨并镀上电极焊上引线或者点制成的,晶振具特色的就是机电效应。其主要特点则是其振荡频率和他们的形状,材料,切割方向有着密切的相关。如果给它通电,它就会产生机械振荡,反之,如果给他机械力,它又会产生电。由于石英晶体化学性能非常稳定其振荡频率也非常稳定,由于控制几何尺寸可以做到很精密,因此,它的谐振频率也非常准确。晶振的主要作用是产生原始的时钟评论,晶振在经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。举个例子:

    声卡要实现对模拟信号44.1KHZ或者48KHZ的采样,频率发生器就必须提供一个44.1KHZ或者48KHZ的时钟频率。如果需要对这两种音频同时支持的话,声卡就需要有两颗晶振。

    晶振可以分为贴片晶振和插件晶振两个大类。其中贴片晶振常用的封装尺寸有2.5*2.0mm,3.2*2.5mm,5.0*3.2mm,6.0*3.5mm,5.0*7.0mm。插件晶振可分为HC-49/S晶振和圆柱晶振两种封装。
生活中我们处处可以见到声表面滤波器和晶振所在的电子产品中,清楚掌握滤波器和晶振的性能和其原理,做起实验就更能通俗易懂了哦。
