OSC是有源晶振还是无源晶体

文章出处:http://www.ruitairt.com责任编辑:郭华人气:-发表时间:2019-08-14 16:45【

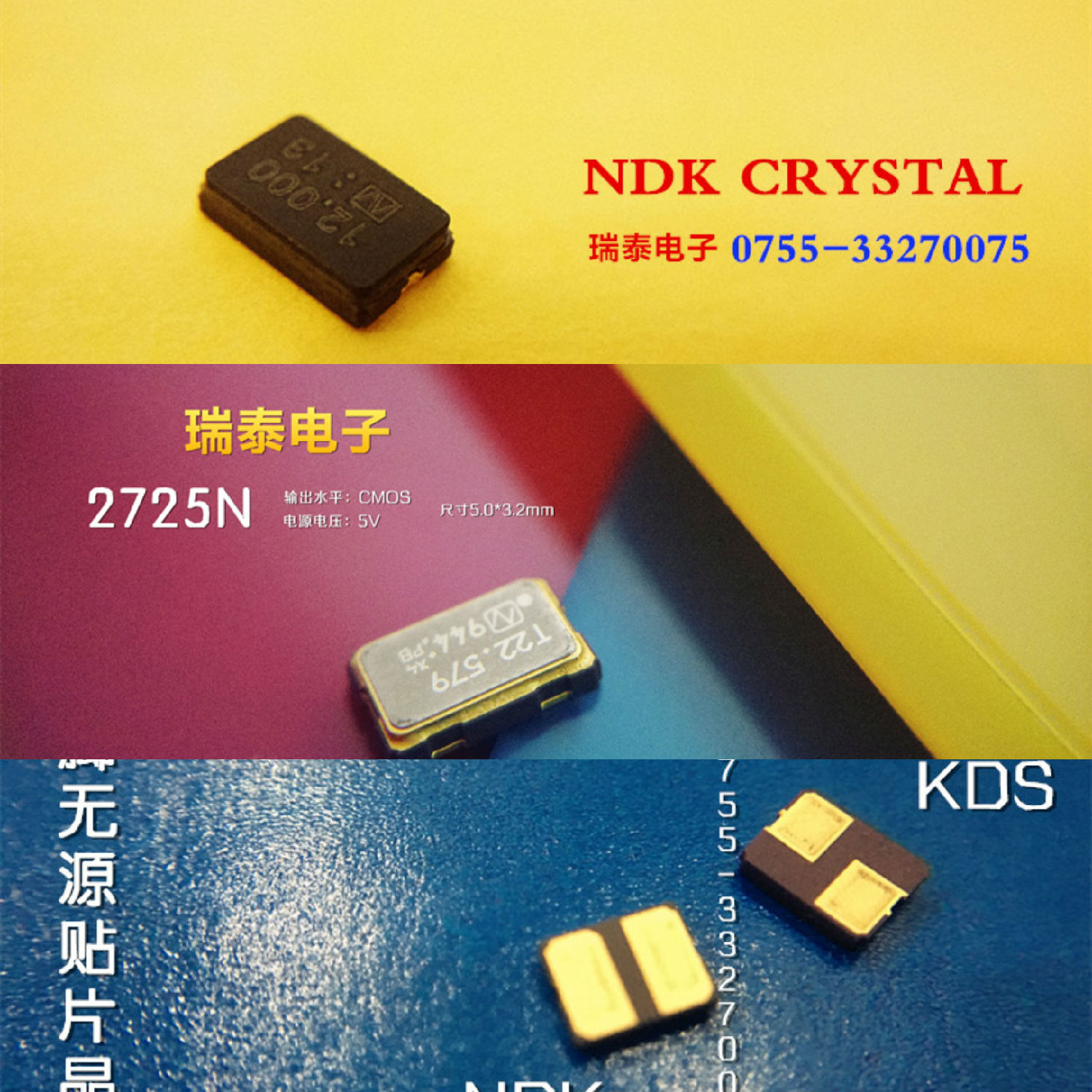

OSC全称oscillator,翻译为中文是晶体振荡器,晶体振荡器也是我们俗称的有源晶振。有源晶振与无源晶体如同异卵双胞胎,看似像实则不像,在使用功能上更是大相径庭,两者在电路板中也扮演着不同的角色。


  • 外观标识

无源晶体英文名称crystal,电路板中的表示符号为xtal,石英振荡器在电路中的符号为XO。所以,很多时候采购或者是工程师在接触晶振的时候,根据电路板中的晶振很难区分是有源晶振还是无源晶体,能明白晶体和晶振在电路中的符号,区分两个异卵双胞胎也就不在话下。

  • 焊接方向

如我们前面文章所提到的,无源贴片晶振是否有方向之分。无源晶体是没有方向之分的,尽管有四脚,但实则只有两脚为功能脚,另外两脚位固定作用,如果想了解更多有用信息点击3225贴片晶振封装是否有方向?阅读!有源晶振则有方向之分,每个脚位都分工明确,切不可像无源晶振旋转180度随意焊接。有源晶振脚1悬空,脚2接地,脚3输出,脚4电压,只有一个输出脚位,如果搞混了方向,输出不到芯片,电路板即会罢工。

  • 参数特性

无源晶体的重要指标参数有:频率范围,误差大小,封装尺寸,负载电容,工作温度;有源晶振的重要指标参数有:频率范围,误差大小,封装尺寸,工作电压,工作温度。两者在参数上的特性即是一个有电压,一个无电压。另外还有一个很多人容易忽略的,无源晶振需要特别注重负载电容匹配,有源晶振常规负载电容为15PF。为什么无源晶体没有电压,无源晶体又是如何起振的。我们说到无源晶振的负载电容匹配很重要,因无源晶体 自身无法起振,需要借助外部电容匹配方能产生振荡电路。无源晶体的电容计算方法Cf=[Cd*Cg/(Cd+Cg)]+Cic+△C,式中Cd,Cg为分别接在晶振的两个脚上和对地的电容,Cic(集成电路内部电容)+△C(PCB上电容)经验值为3至5pf;有源晶振自身就可起振,其内部有起振芯片,只需要通电输出时钟信号,即可产生振荡电路。因此,在重量上,无源晶体轻过于有源晶振。

  • 一个双端输出,一个单端输出

硬件电路设计上的区别:晶体没有供电,但有输入和输出两个脚。晶振有供电,只有一个输出 。

  正确区分有源晶振和无源晶体的专业术语以及在电路中的应用符号,在我们晶振选型以及购买的时候,会更方便简单高效率。如果您不能自主判断无源晶体和有源晶振,可咨询广瑞泰电子,我们是一家专业从事晶体晶振的现货分销商,现货品牌有EPSON,SEIKO,citizen,murata,KDK,NDK,京瓷,TXC,加高,鸿星,泰艺,帕创等多个知名品牌,频点供应1-200MHZ,支持MHZ尺寸1612,2016,2520,3225,5032,5070,49SMD,KHZ尺寸1210,2012,3215,4215,4915,7015,8038。民用级晶振与工业级晶振,汽车级晶振可支持订货。
