终于清楚了!为什么晶振频率越高价格越贵

文章出处:www.ruitairt.com责任编辑:郭华人气:-发表时间:2019-05-16 17:14【

  广瑞泰电子曾谈过,关乎晶振成本的因素除了晶振尺寸大小,此外晶振频率也是其中重要因素。因此高频晶振的价格总是让人望而止步。

  晶振是一种频率元器件,这是众所周知的。晶振除了分为无源晶振还有有源晶振,从频率而言,它们还分为基频晶振和泛音晶振,想来知道这两个专业术语的人数也不在多,至少看起来不像人们常知的无源晶振和有源晶振之多。所以,什么是基频晶振,什么又是泛音晶振,这两者是否关乎到晶振成本。

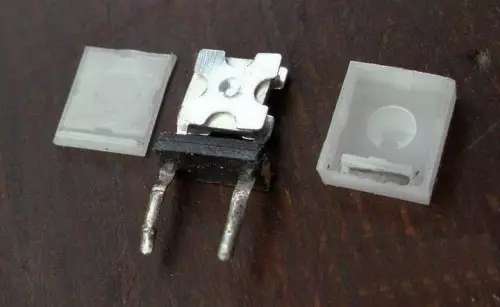

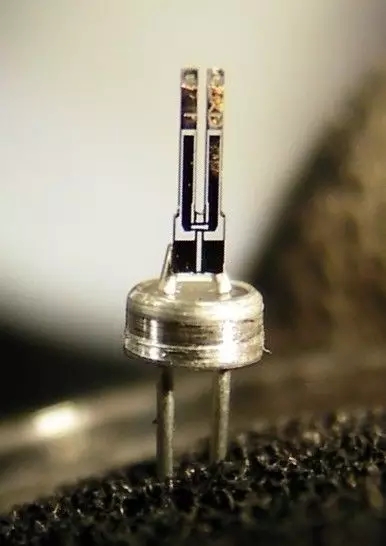

  晶振的振动就像弹簧,振动频率与石英晶振的面积,厚度,切割取向等有关。

  越长的抖得越慢

  越粗的抖得越慢

  越软的抖得越慢

不过太短太细太硬的抖不起来,晶振是机械振动,具有机械振动的特性:形状、几何尺寸、质量等,决定其振动频率。

  晶振频率大小由其晶片的厚度决定影响。首先,从生产工艺而言,晶片大小和晶片厚薄与晶振的频率紧密相连。晶片越薄,频率越高。例如一款40MHZ晶振的晶片厚度为41.75微米,这样的厚度算是常规的,但是100MHZ的晶振,所需的晶片厚度仅仅只有16.7微米。哪怕可以做到其微薄的厚度,损耗程度也是非常之高的,且制成成品之后非常怕摔,因其内部结构悬空且芯片较薄,因此高空摔落必然会对晶振性能造成影响。所以更多工程师愿意选择高频晶振进行三次泛音,五次泛音,七次泛音的技术来得到自己想要的频点。例如基频为20M的晶振,五次泛音之后就可以得到100M的晶振。

  1.怎样定义基频晶振和泛音晶振

 答:40M以下的晶振为基频晶振;40M以上的为泛音晶振

  2.如何从基频晶振泛音出自己想要的频率

答:比如,基频晶振,只需要接入适当的电容就可以工作。 而实现泛音频率,则需要电感和电容配合使用才可振出泛音频率,否则就只能振出基频了

此文关键字:基频晶振 高频晶振 40M晶振
