7W 7050晶振,有源晶振,TXC振荡器

产品分类: TXC晶振
    晶振外部尺寸:7.0*5.0*1.3mm
    晶振频率:1--170MHz
    特征。小贴片接缝密封时钟晶体振荡器单元。
    精度高的特点。涵盖了广泛的频率范围。
    自动安装和重新设计。?OW焊接。
    三态功能可用。
    电源电压:1.8 V范围内。~ 5 V。
    高稳定性,低抖动,低功耗。
    主要应用:无线通信,PC,和零件。
    符合RoHS和无铅。
    订购热线:0755-33270075
    KT2520F26000ZAW18TKK,2520晶振,京瓷kyocer晶振
    KT2520F26000ZAW18TKK,2520晶振,京瓷kyocer晶振
    特征
    频率:10 to 52MHZ
    ?微型SMD型(2.5×2×0.8mm)
    ?AFC功能可用?频率温度。特性。
    2:±×10-6/ - 30至85°C?1.68至3.6V驱动
    回流兼容超低电源电流600μ类型。
    为26MHz和0.4vp-p条件(选择)
    应用
    3G(CDMA,WCDMA,TD-SCDMA),GPRS,GSM,W-LAN,WiMAX低功率无线电通信
    7L26002009晶振,26M晶振,2520晶振,TXC晶振
    7L26002009晶振,26M晶振,2520晶振,TXC晶振
    特征:
    尺寸:2.5x2.0x0.8mm
    温度稳定性:0.5 ppm。±~±2 ppm。
    工作温度范围:30~85~。
    电源电压:1.8伏3.3伏。
    电压控制功能。
    频率:16.367667兆赫,16.368兆赫,16.369兆赫,19.2兆赫,26兆 应用:GPS,WiMAX,蜂窝和无线通信。符合RoHS /无铅。
    X1G004211000300,2520晶振,TCXO晶振,爱普生晶振
    X1G004211000300,2520晶振,TCXO晶振,爱普生晶振
    特征:
    频率范围:13MHz ~ 52MHz
    电源电压:1.8 V / 2.8 V
    频率温度特征:±0.5× 10-6 Max. 或 ±2.0×10 -6 Max.
    外部尺寸:2.5 × 2.0 × 0.8mm
    应用
    GPS,无线通信设备 (CDMA, WCDMA, LTE, WiMAX,他)
    特性高精度, 低电压 1.8V

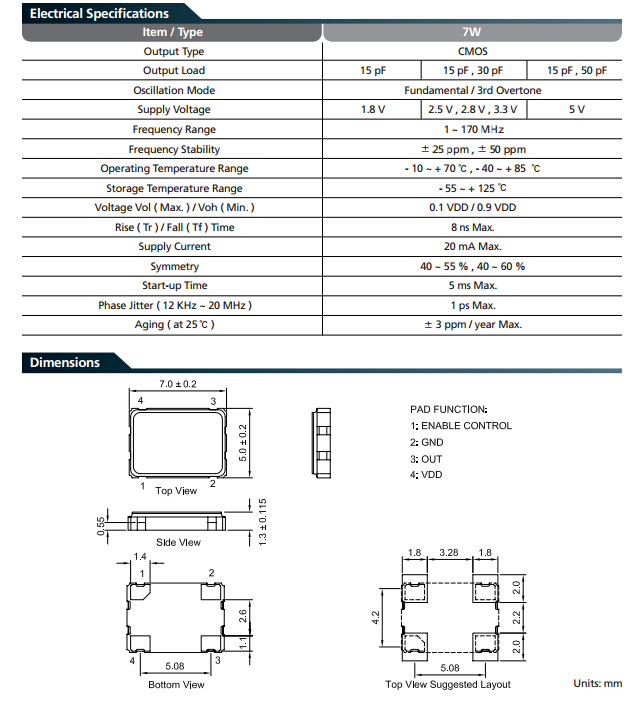

      产品规格:

      TXC晶振简介:

      TXC全称为台湾晶技又名台晶电子,TXC为一专业频率组件制造厂,自1983年12月成立以来,致力于插件式(DIP)与表面黏着式(SMD)石英晶体系列之研发、设计、生产与销售,专事生产高精密、高质量之石英晶体谐振器(crystal resonator)、振荡器(Oscillator)等系列产品。


      产品使用注意事项:


      1.抗冲击·

        晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。


      2.辐射·

        暴露于辐射环境会导致产品性能受到损害,因此应避免照射。


      3.化学制剂/ pH值环境

        请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。


      4.粘合剂·

        请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)


      5.卤化合物

        请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。


      6.静电

        过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。


      7.在设计时·

      7-1:机械振动的影响

      当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

      7-2:PCB设计指导

        (1)理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

        (2)在设计时请参考相应的推荐封装。

        (3)在使用焊料助焊剂时,按JIS标准(JIS C60068-2-20/IEC 60,068-2-20).来使用。

        (4)请按JIS标准(JIS Z 3282, Pb含量1000ppm, 0.1wt%或更少)来使用无铅焊料。


      8.存储事项

        (1)在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。

      正常温度和湿度:

      温度:+15°C至+35°C,湿度25 % RH至85 % RH(请参阅“测试点JIS C 60068-1 /IEC 60068-1的标准条件”章节内容)。

        (2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
