TY晶振,10M有源晶振,TCXO晶振,2520晶振,泰艺晶振

产品分类: 台湾泰艺晶振
    特征:
    频率:10~52MHz
    典型的2.5 x 2 x 0.7 mm陶瓷贴片封装。
    ?自动装配。紧凑和轻量。
    - VCTCXO可用。低厚。
    典型应用
    ?全球定位系统WiMAX和WLAN移动电话
    订购热线:0755-33270075
    NX2520SA贴片晶振,16MHZ/8PF/NDK贴片晶振
    NX2520SA贴片晶振,16MHZ/8PF/NDK贴片晶振
    X1G004211000300,2520晶振,TCXO晶振,爱普生晶振
    X1G004211000300,2520晶振,TCXO晶振,爱普生晶振
    特征:
    频率范围:13MHz ~ 52MHz
    电源电压:1.8 V / 2.8 V
    频率温度特征:±0.5× 10-6 Max. 或 ±2.0×10 -6 Max.
    外部尺寸:2.5 × 2.0 × 0.8mm
    应用
    GPS,无线通信设备 (CDMA, WCDMA, LTE, WiMAX,他)
    特性高精度, 低电压 1.8V
    VTX83晶振,压控温补振荡器,台湾希华晶振
    VTX83晶振,压控温补振荡器,台湾希华晶振
    特性:
    频率:6 ~ 45 MHz
    尺寸:(5.0×3.2×1.05)
    接缝密封低相位噪声、低功耗
    高稳定性±2.5 ppm / -30℃~+ 75℃
    剪正弦输出(直流耦合)
    应用程序
    手机/小灵通/ GPS /通信设备

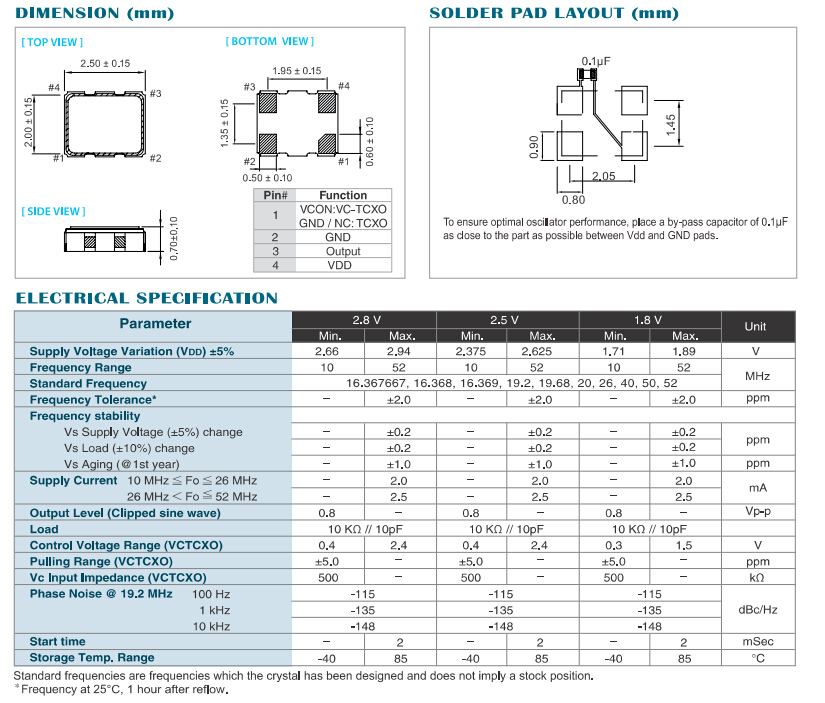

      规格书:

      泰艺晶振简介:

        泰艺电子成立于民国89年3月,前身为泰电电业股份有限公司电子部(民国65年设立),是一家石英频率控制组件制造商。主要产品包括『石英振荡子』、『石英振荡器』、『压控石英振荡器』、『温度补偿石英振荡器』,并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务。

      泰艺电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,客户遍及汽车产业、消费性电子、信息产业、通讯产业与通讯基础产业。泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的多者,近年来陆续取得石英相关制造技术专利;未来将持续加强开发,以成为全球石英频控组件之目标迈进。

      泰艺电子以严谨的质量管理系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率组件的需求。官网请访问http://www.ruitai.com


      产品使用注意事项:


      1.抗冲击·

        晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。


      2.辐射·

        暴露于辐射环境会导致产品性能受到损害,因此应避免照射。


      3.化学制剂/ pH值环境

        请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。


      4.粘合剂·

        请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)


      5.卤化合物

        请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。


      6.静电

        过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。


      7.在设计时·

      7-1:机械振动的影响

      当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

      7-2:PCB设计指导

        (1)理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

        (2)在设计时请参考相应的推荐封装。

        (3)在使用焊料助焊剂时,按JIS标准(JIS C60068-2-20/IEC 60,068-2-20).来使用。

        (4)请按JIS标准(JIS Z 3282, Pb含量1000ppm, 0.1wt%或更少)来使用无铅焊料。


      8.存储事项

        (1)在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。

      正常温度和湿度:

      温度:+15°C至+35°C,湿度25 % RH至85 % RH(请参阅“测试点JIS C 60068-1 /IEC 60068-1的标准条件”章节内容)。

        (2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
