京瓷KC7050A晶振和KC7050B晶振的区别

返回列表 来源:广瑞泰电子 浏览:- 发布日期:2015-06-25 10:47:00【

    众所皆知,晶振这样的精密元器件,型号或者料号稍微尾缀有一个字母或者数字的差异,那么他们的外观甚至参数就会发生巨大的变化,至于在使用,或者是能否替代使用,需要对比两份型号的规格书才能做决定。

    那么,今天我们所要谈到的则是日本一线品牌京瓷晶振中的一款有源晶振,型号为KC7050A和KC7050B,两款贴片晶振,均为有源,且体积都为7.0*5.0,京瓷品牌,脚位也一致,那么究竟在哪方面有着差别了。我们看两组图片:



图1:KC7050A晶振

图2:KC7050B晶振


   鼠标放在晶振图片上,会显示对应的产品型号,显而易见,两者在外观上是有明确的不同的,那么这样会影响我们的使用吗?我们看一组尺寸对比图:

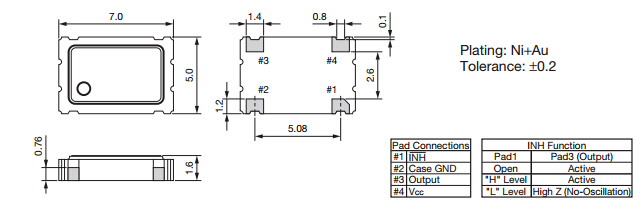

图三:KC7050A晶振尺寸图

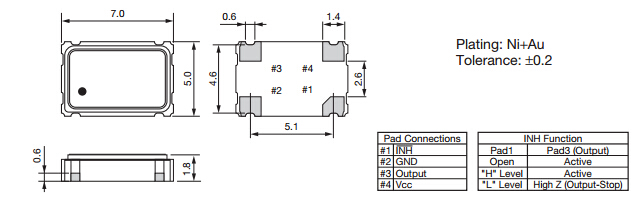

图四:KC7050B晶振尺寸图

  KC7050A晶振和KC7050B晶振的区别:1,从图三和图四中,我们不难看出,KC7050A晶振厚度仅有1.6mm,比厚度1.8mm的KC7050B晶振低0.2mm。2,脚位凹进去的宽度不同,KC7050A为0.8mm,KC7050B为0.6mm。相差0.2mm,通常来讲,这个参数是不会影响线路板焊接的。

  两者的相同点:1,脚1,2,3,4的焊接功能均相同,2,脚位的间距相同。以上两点至关重要的因素就能决定KC7050A晶振与KC7050B晶振是可以相同替代使用的。如需详细规格书,请直接联系我们业务部索取。

  接下来,我们讲到不同型号尾缀,所代表的含义是什么?拿KC7050A晶振和KC7050B晶振简单举例,我们会发现有KC7050A尾缀的不同实则上代表其电压参数

KC7050A-C1 电压参数1.8V,另外一个型号K53-1C

KC7050A-C2 电压参数2.5V,另外一个型号K53-2C

KC7050A-C3 电压参数3.3V,另外一个型号K53-3C

KC7050A-C5 电压参数5.0V,另外一恶搞型号K53-HC

KC7050B 也可以称之为FXO-31F,电压参数3.3V和5.0V

KC7050B 也可以称之为FXO-34F,电压参数3.3V和5.0V

KC7050B 也可以称之为FXO-37FNB,电压参数5.0V

  如果您想了解更多有关于KC7050A晶振和KC7050B晶振的技术参数,请直接联系我们业务员,我们会免费为您提供更多技术参数。
