2017年常见贴片晶振封装尺寸

文章出处:http://www.ruitairt.com责任编辑:http://www.ruitairt.com人气:-发表时间:2017-12-26 15:08【

  越工作,时间过的越快,眨眼间2017年还有最后五天,即将迎来崭新的2018年。在还没过去的2017年,我们总结关于工程师最爱用的几种贴片晶振封装尺寸。为什么我们要做个主题强调2017年常用的贴片晶振封装了,买过晶振的采购或者工程师都不愿意看到的是市场缺货,在电子行业,刚刚褪去的电容缺货潮已让不少厂家都头痛欲裂,既缺货还涨价。那么在前期选型期间,选好一款常用的贴片晶振尺寸,则可以避免卷入缺货涨价的行情。


1.6*1.2mm,目前MHZ贴片晶体单元较为成熟的一款超小型化的贴片晶振,频率范围包含24-54MHZ,厚度仅有0.35mm。工作温度可承受-40—85的宽温范围。推荐型号如下

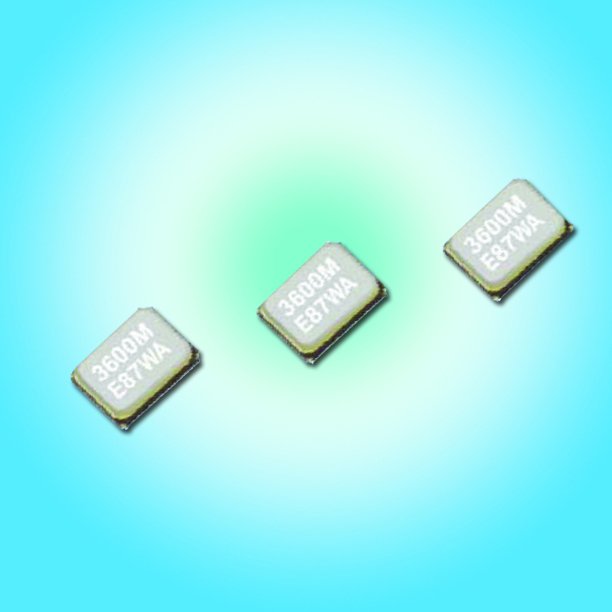

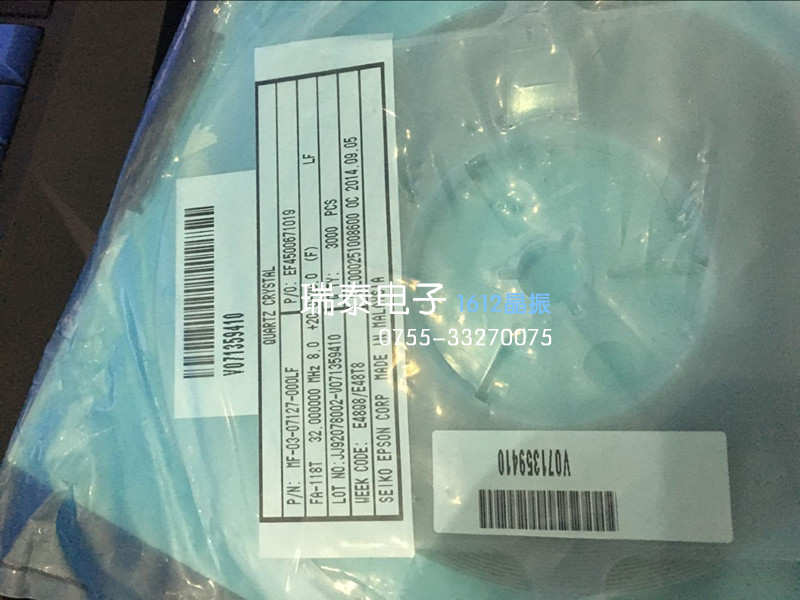

小体积晶振 品牌:爱普生晶振(EPSON CRYSTAL)


 型号:FA-118T


 尺寸:1.6*1.2*0.35mm


 优点:超轻薄可耐宽温的优良特性能为您提升更高的性能

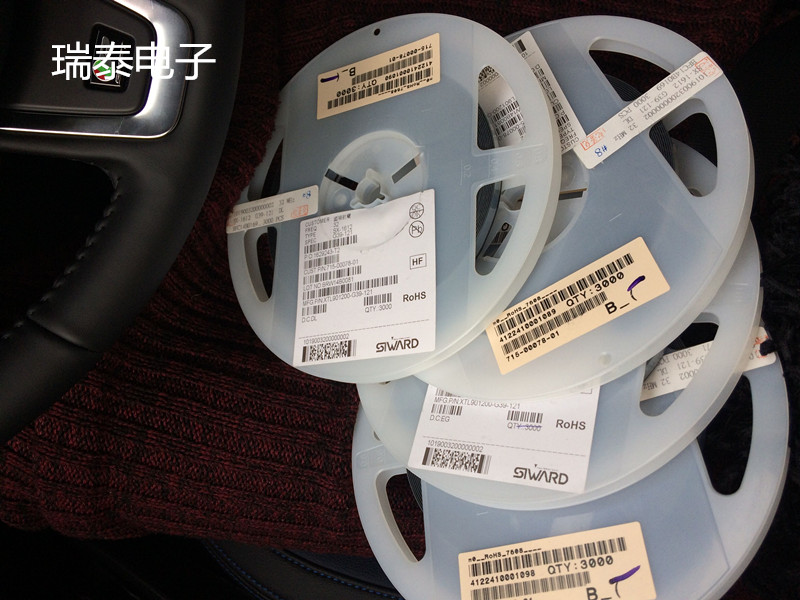

1612贴片晶振 品牌:希华晶振(siward crystal)


 型号:SX-1612


 尺寸:1.6*1.2*0.45mm


 优点:超轻薄的封装尺寸能为您的产品在智能世界引领风头

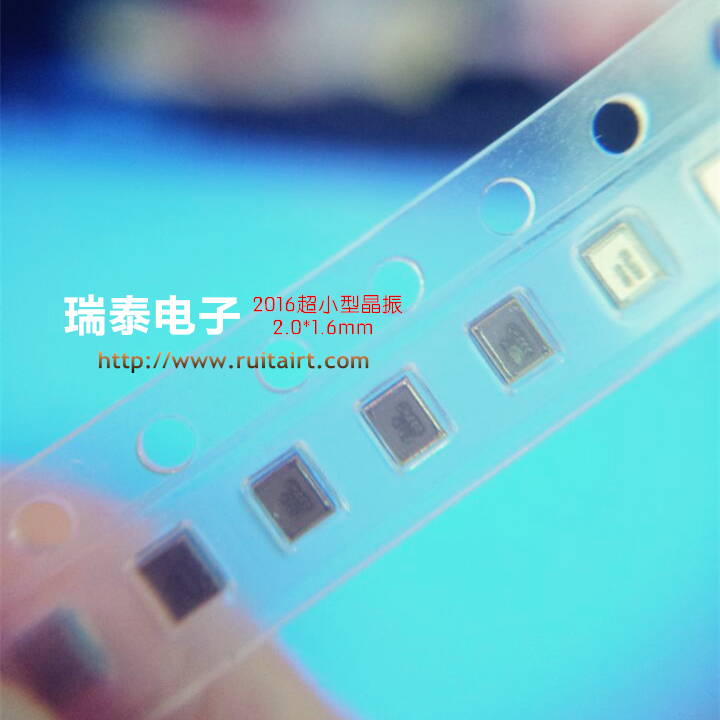

  2.0*1.6mm,2016贴片晶振虽然没有1612贴片晶振如此轻薄的体积,但是2016贴片晶振成本小于1612贴片晶振,如果非要与1612贴片晶振比点什么,那就是性价比高吧,比下文即将提到的2520贴片晶振体积轻薄,与上文提过的1612贴片晶振而言成本更省。推荐型号如下


2016贴片晶振

 品牌:大河晶振(river crystal)


 型号:FCX-06


 尺寸:2.0*1.6*0.5mm


 频率:18-80MHZ


 优点:最小误差仅有±10ppm





FA-118T晶振

 品牌:爱普生晶振(EPSON CRYSTAL)


 型号:FA-128


 尺寸:2.0*1.6*0.5mm


 频率:16-54MHZ


 应用:蓝牙,WIFI,无线,智能穿戴





 品牌:晶技晶振(TXC CRYSTAL)


 系列:8Y


 尺寸:2.0*1.6*0.5mm


 频率:16-54MHZ


 优点:小型化,高精度,高稳定性





点击进入产品页面

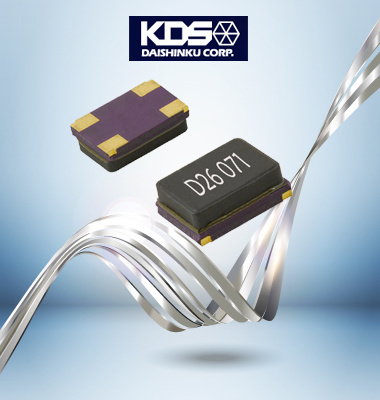

 品牌:日本大真空晶振(KDS CRYSTAL)


 型号:DSX211G


 频率:20-64MHZ


 尺寸:2.0*1.6*0.65mm


 优点:陶瓷密封封装,可耐高温

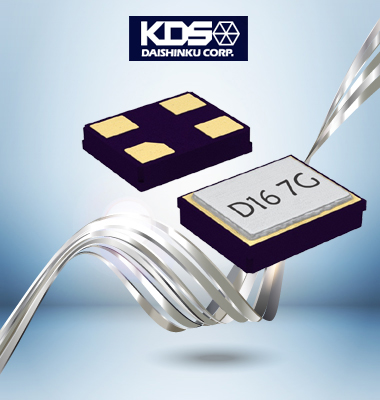

 品牌:日本大真空晶振(KDS CRYSTAL)


 型号:DSX211SH


 频率:24-54MHZ


 尺寸:2.06*1.65*0.45mm


 优点:金属面封装,相比陶瓷封装厚度更低,耐震





CX2016DB晶振


 品牌:京瓷晶振(kyocera crystal)


 型号:CX2016DB


 频率:18-54MHZ


 尺寸:2.0*1.6*0.4mm


 优点:轻薄,高精度,能节省更多的空间





2.5*2.0mm,2520贴片晶振是目前市场应用较为常规的尺寸,在未来3-5年,仍然是消费类以及工业类的宠儿,小型化的体积,低成本的消费,暂时不会被淘汰。2017年工程师偏爱用2520贴片晶振的型号有以下:

FA20H晶振

 品牌:爱普生晶振(EPSON CRYSTAL)


 型号:FA-20H



 频率:12-54MHZ



 尺寸:2.5*2.0*0.55mm


 优点:0.55mm的厚度仍是比较轻薄的一个高度,在智能设备,蓝牙,wifi应用率仍是比较广泛






DSX221G晶振

 品牌:日本大真空晶振(KDS CRYSTAL)


 型号:DSX221G晶振


 尺寸:2.5*2.0*0.75mm


 频率:12-64MHZ


 优点:陶瓷面的封装相比同体积的金属面封装,虽然高度高出了一点,但是在耐热等性能还是占有一定优势的






DSX221SH晶振

 品牌:日本大真空晶振(KDS CRYSTAL)


 型号:DSX221SH


 频率:12-54MHZ


 尺寸:2.5*2.0*0.54mm


 优点:相比DSX221G晶振,金属面的封装果然够轻薄,金属封装也更耐震






CX2520DB晶振



 品牌:京瓷晶振(kyocera crystal)


 型号:CX2520DB


 尺寸:2.5*2.0*0.5mm


 频率:16-54MHZ


 优点:陶瓷封装可耐宽温-30—85℃,此款可应用于工业类





NX2520SA晶振

 品牌:日本电波株式会社(NDK CRYSTAL)



 型号:NX2520SA


 尺寸:2.5*2.0*0.5mm


 频率:16-80MHZ


 优点:交期短,金属面的封装更耐震耐热,高温可承受75℃






FCX-05晶振


 品牌:大河晶振(River crystal)


 型号:FCX-05


 尺寸:2.5*2.0*0.6mm


 频率:12-80MHZ


 优点:极端高精度与高可靠性的贴片晶振





8Z 2520贴片晶振



 品牌:晶技晶振(TXC CRYSTAL)


 型号:8Z


 尺寸:2.5*2.0*0.55mm


 频率:12-54MHZ


 优点:高精度,高稳定度






SX-2520晶振



 品牌:希华晶振(siward crystal)


 型号:SX-2520


 尺寸:2.5*2.0*0.55mm


 频率:12-66MHZ


 优点:交期短,满足Rohs环保要求








 品牌:鸿星晶振(hosonic crystal)


 型号:E2SB


 尺寸:2.5*2.0*0.65mm


 频率:12-62.5MHZ


 优点:可在-55—+125℃的宽温条件下保存








 品牌:加高晶振(HELE CRYSTAL)


 型号:HSX221SA


 尺寸:2.5*2.0*0.5mm


 频率:12-54MHZ


 优点:进口品质国产价格,性价比高的台系贴片晶振








 品牌:加高晶振(HELE CRYSTAL)


 型号:HSX221G


 尺寸:2.5*2.0*0.75mm


 频率:12-54MHZ


 优点:精度误差最低可达到7ppm








 品牌:泰艺晶振(TAITIEN crystal)


 型号:XY


 尺寸:2.5*2.0*0.45mm



 频率:12-54MHZ


 优点:超轻薄的机身,厚度仅有0.45mm,交期2周
