FC1610AN爱普生贴片晶振有极性之分吗?

文章出处:http://www.ruitairt.com责任编辑:广瑞泰电子人气:-发表时间:2020-01-08 11:48【

FC1610AN晶振来自日本爱普生KHZ晶体单元最小的一款贴片晶振,相比EPSON的FC-12M晶振(2.0*1.2mm),FC-135晶振(3.2*1.2mm),该款FC1610AN晶振(1.65*1.05*0.5mm)在小型轻便携带式的设备中拥有更为优势的用处,编带的包装方式可对应自动搭载以及红外线回流焊接,为日益小型化的移动设备的高密度封装做出了巨大贡献。

在上机使用时,人们难免会有疑虑,这款贴片晶振有分极性吗?因为FC1610AN晶振有两个金属焊点,方向不一致是否会导致焊接有误。其实不必担心,广瑞泰告诉大家,所有的无源晶振都不分极性,也就是正反面,而所有的两脚贴片晶振均是无源晶振。有些四脚贴片晶振也是无源晶振,当然,关于四脚的贴片晶振,也有有源晶振。有源晶振就必须严格脚位了,每个脚位都有自己的功能。一脚悬空,二脚接地,三脚接输出,四脚接电压。

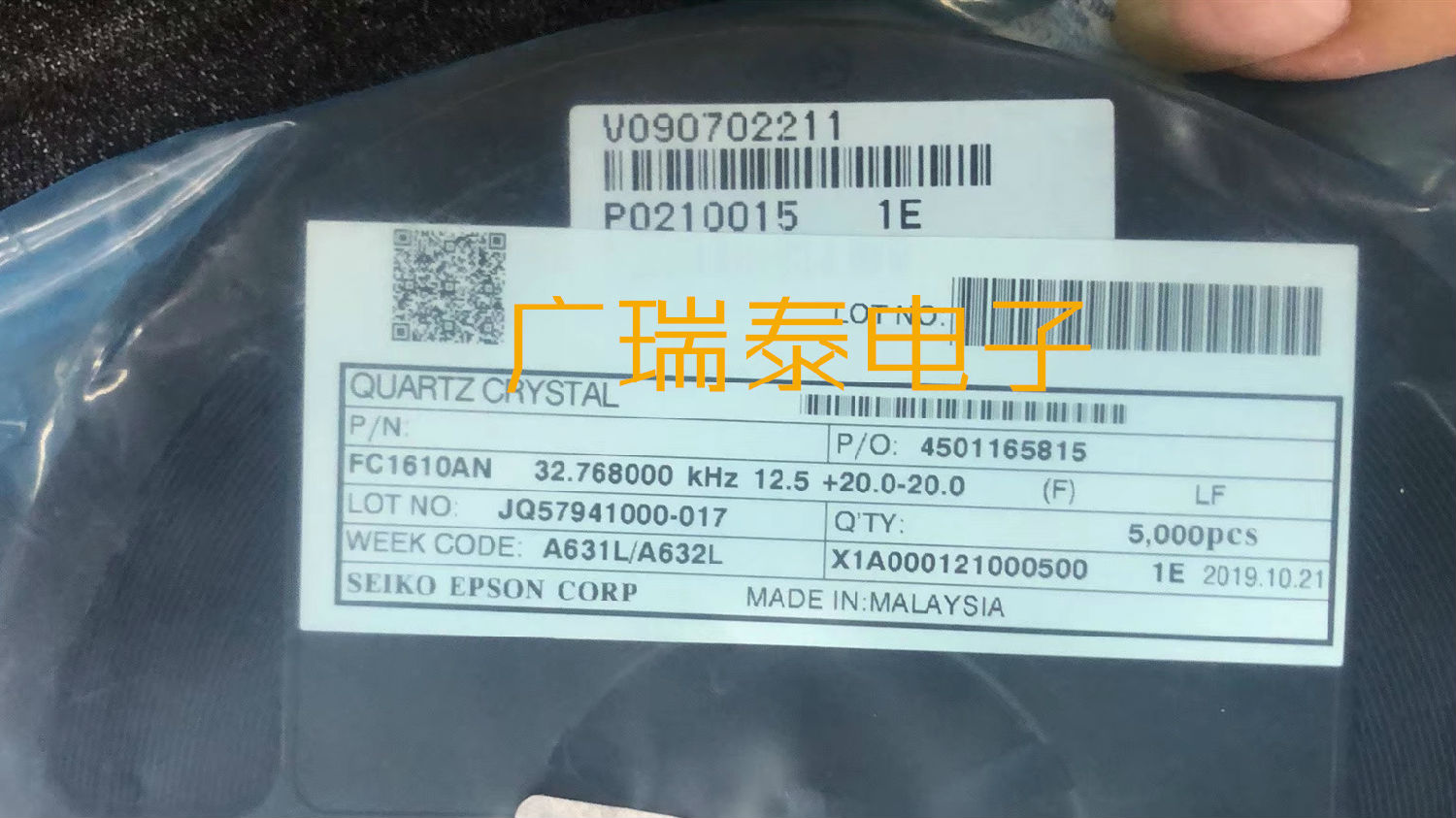

FC1610AN晶振

可是怎么区分四脚的无源晶振和有源晶振呢?

1,比厚度,有源晶振因其内部有起振芯片,因此会比无源晶振厚

2,看规格书,无源晶振尺寸图会有1和3脚的对接连接线,即是告诉我们,只需要连接1和3脚即可

3,看线路板,线路板中无源晶振外部会有电容电阻的连接

4,找专业厂商咨询,我们是一家专业从事进口晶振现货渠道商,拥有上千万种晶振型号现货:包括民用工业车规军工晶振,MHZ以及KHZ晶振,日系台系美系等全球高端晶体。12年的进口晶振销售经验,让我们对产品以及性能和未来流行趋势更加熟悉,是您身边的晶振工程师。
