NDK贴片晶振NX1610SA有正反方向吗?

文章出处:http://www.ruitairt.com责任编辑:广瑞泰电子人气:-发表时间:2020-01-08 12:06【

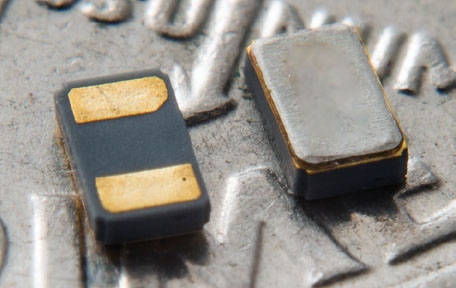

NX1610SA晶振是日本NDK株式会社KHZ晶体单元中目前最小的一款贴片晶振,相比NDK晶振的NX2012SA晶振(2.0*1.2mm,),NX3215SA晶振(3.2*1.5mm),NX1610SA(1.6*1.0*0.45mm)拥有更为轻薄化的外观尺寸,这一优势特征使得该产品在小型轻便携带的设备中更为优势。小巧防震的编带包装方式也使其可对应自动搭载以及红外线回流焊接,为日益小型化的移动设备高密度封装做出了巨大贡献。

在上机使用时,人们难免会有疑虑,这款贴片晶振有分极性吗?因为NX1610SA晶振有两个金属焊点,方向不一致是否会导致焊接有误。其实不必担心,广瑞泰告诉大家,所有的无源晶振都不分极性,也就是正反面,而所有的两脚贴片晶振均是无源晶振。有些四脚贴片晶振也是无源晶振,当然,关于四脚的贴片晶振,也有有源晶振。有源晶振就必须严格脚位了,每个脚位都有自己的功能。一脚悬空,二脚接地,三脚接输出,四脚接电压。

可是怎么区分四脚的无源晶振和有源晶振呢?

1,比厚度,有源晶振因其内部有起振芯片,因此会比无源晶振厚

2,看规格书,无源晶振尺寸图会有1和3脚的对接连接线,即是告诉我们,只需要连接1和3脚即可

3,看线路板,线路板中无源晶振外部会有电容电阻的连接

4,找专业厂商咨询,我们是一家专业从事进口晶振现货渠道商,拥有上千万种晶振型号现货:包括民用工业车规军工晶振,MHZ以及KHZ晶振,日系台系美系等全球高端晶体。12年的进口晶振销售经验,让我们对产品以及性能和未来流行趋势更加熟悉,是您身边的晶振工程师。
